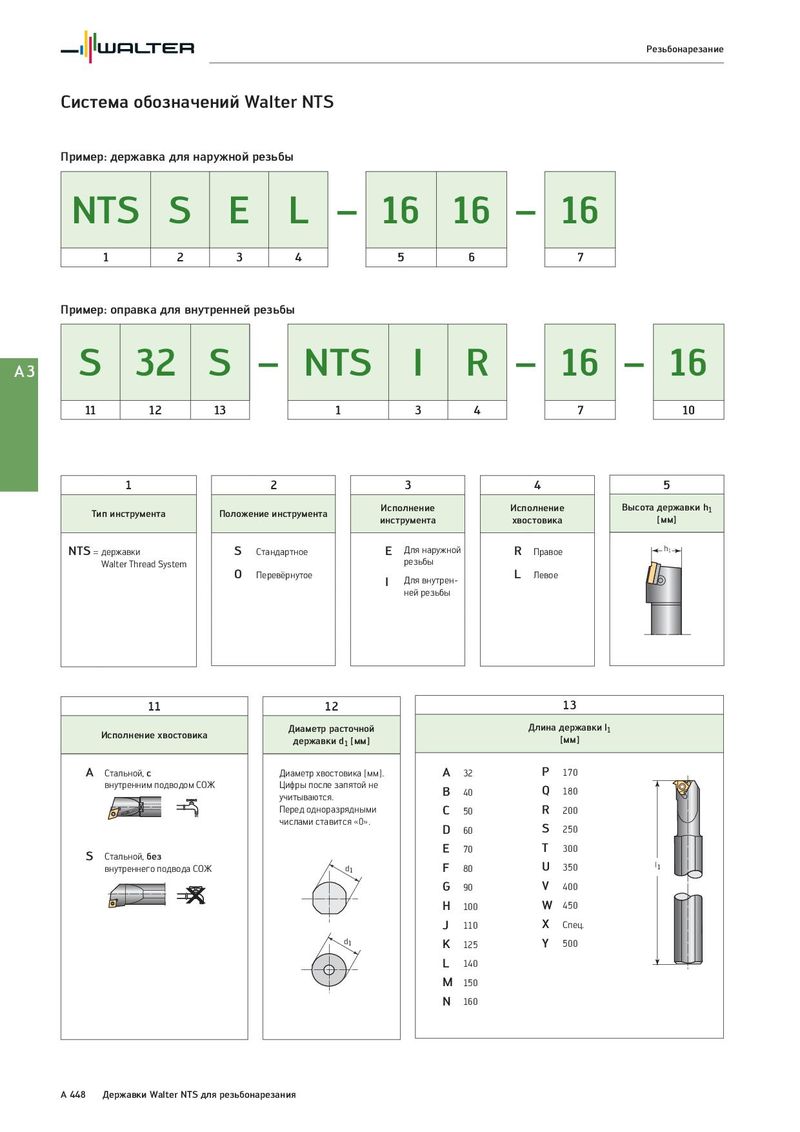

Резьбонарезание Система обозначений Walter NTS Пример: державка для наружной резьбы NTS S E L – 16 16 – 16 1 2 3 4 5 6 7 Пример: оправка для внутренней резьбы A3 S 32 S – NTS I R – 16 – 16 11 12 13 1 3 4 7 10 1 2 3 4 5 Тип инструмента Положение инструмента Исполнение Исполнение Высота державки h1 инструмента хвостовика [мм] NTS = державки S Стандартное E Для наружной R Правое h1 Walter Thread System резьбы O Перевёрнутое I Для внутрен- L Левое ней резьбы 11 12 13 Исполнение хвостовика Диаметр расточной Длина державки l1 державки d1 [мм] [мм] A Стальной, с Диаметр хвостовика [мм]. A 32 P 170 внутренним подводом СОЖ Цифры после запятой не B 40 Q 180 учитываются. Перед одноразрядными C 50 R 200 числами ставится «0». D S 250 60 S E 70 T 300 Стальной, без l1 внутреннего подвода СОЖ d1 F 80 U 350 G 90 V 400 H 100 W 450 J 110 X Спец. d1 K 125 Y 500 L 140 M 150 N 160 A 448 Державки Walter NTS для резьбонарезания
