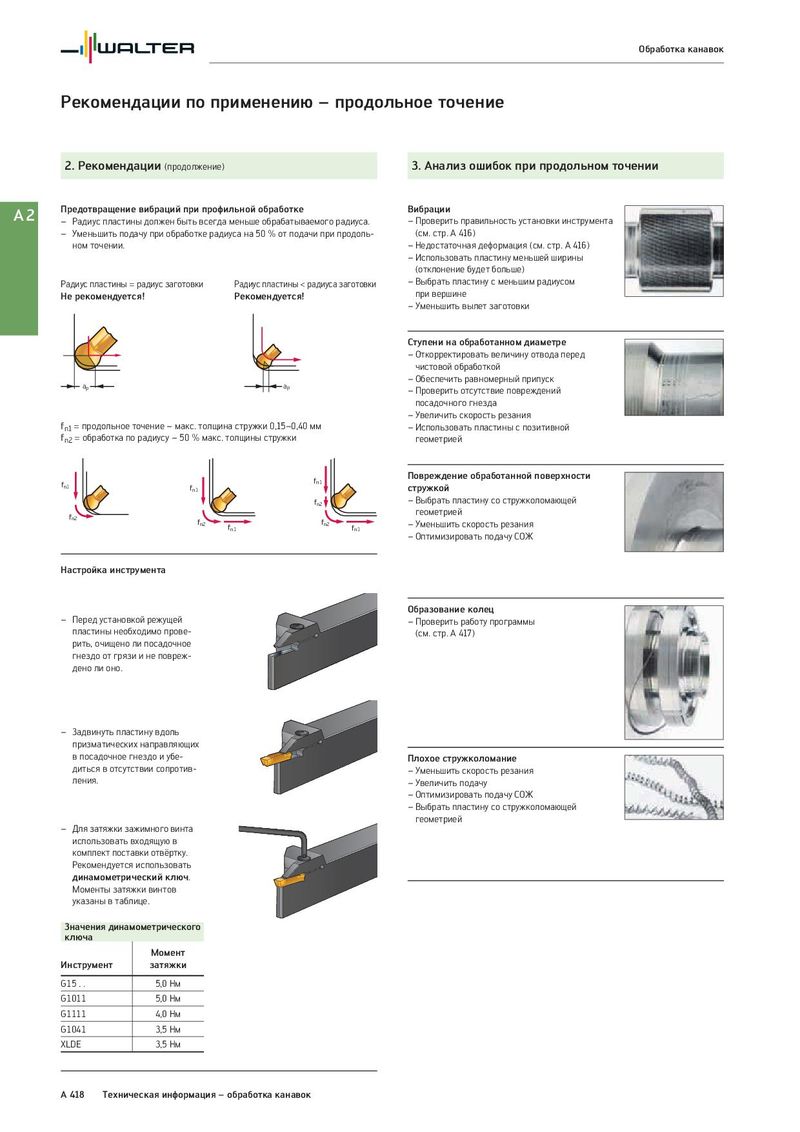

Обработка канавок Рекомендации по применению – продольное точение 2. Рекомендации (продолжение) 3. Анализ ошибок при продольном точении A2 Предотвращение вибраций при профильной обработке Вибрации – Радиус пластины должен быть всегда меньше обрабатываемого радиуса. – Проверить правильность установки инструмента – Уменьшить подачу при обработке радиуса на 50 % от подачи при продоль- (см. стр. A 416) ном точении. – Недостаточная деформация (см. стр. A 416) – Использовать пластину меньшей ширины (отклонение будет больше) Радиус пластины = радиус заготовки Радиус пластины < радиуса заготовки – Выбрать пластину с меньшим радиусом Не рекомендуется! Рекомендуется! при вершине – Уменьшить вылет заготовки Ступени на обработанном диаметре – Откорректировать величину отвода перед чистовой обработкой ap – Обеспечить равномерный припуск ap – Проверить отсутствие повреждений посадочного гнезда – Увеличить скорость резания fn1 = продольное точение – макс. толщина стружки 0,15–0,40 мм – Использовать пластины с позитивной fn2 = обработка по радиусу – 50 % макс. толщины стружки геометрией fn1 Повреждение обработанной поверхности fn1 fn1 стружкой fn2 – Выбрать пластину со стружколомающей fn2 геометрией fn2 fn1 fn2 fn1 – Уменьшить скорость резания – Оптимизировать подачу СОЖ Настройка инструмента Образование колец – Перед установкой режущей – Проверить работу программы пластины необходимо прове- (см. стр. A 417) рить, очищено ли посадочное гнездо от грязи и не повреж- дено ли оно. – Задвинуть пластину вдоль призматических направляющих в посадочное гнездо и убе- Плохое стружколомание диться в отсутствии сопротив- – Уменьшить скорость резания ления. – Увеличить подачу – Оптимизировать подачу СОЖ – Выбрать пластину со стружколомающей геометрией – Для затяжки зажимного винта использовать входящую в комплект поставки отвёртку. Рекомендуется использовать динамометрический ключ. Моменты затяжки винтов указаны в таблице. Значения динамометрического ключа Момент Инструмент затяжки G15 . . 5,0 Нм G1011 5,0 Нм G1111 4,0 Нм G1041 3,5 Нм XLDE 3,5 Нм A 418 Техническая информация – обработка канавок
