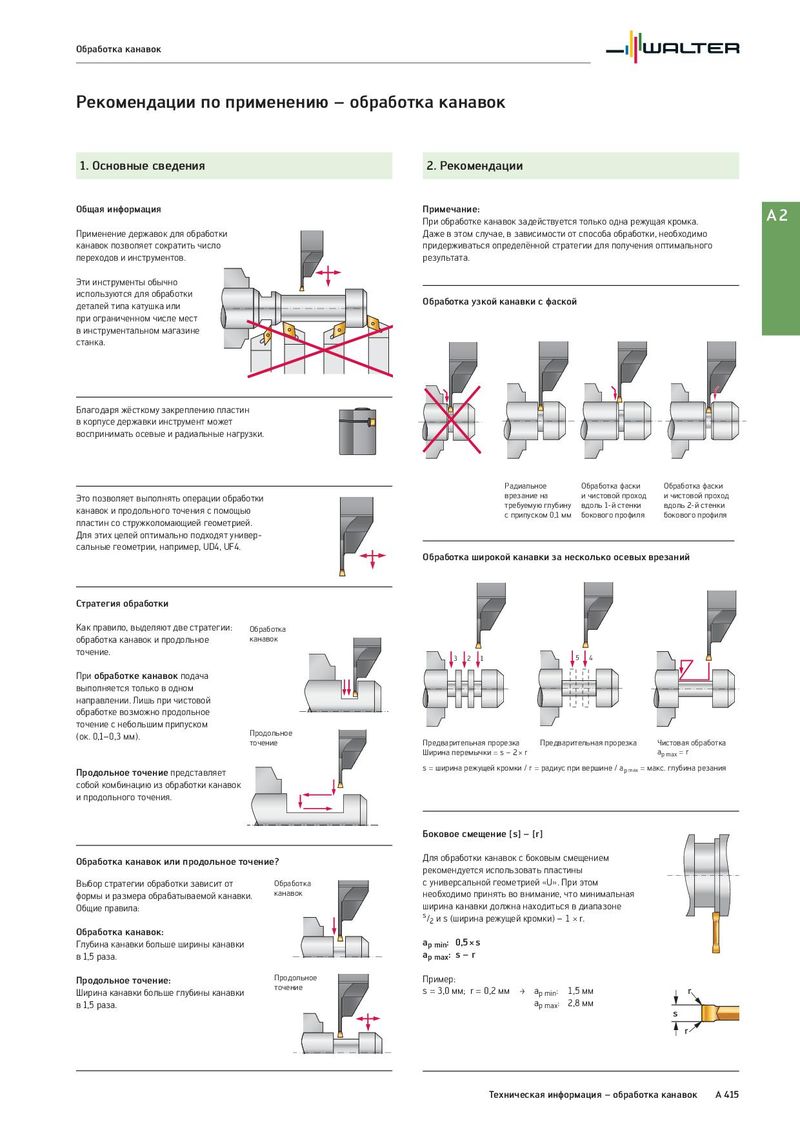

Обработка канавок Рекомендации по применению – обработка канавок 1. Основные сведения 2. Рекомендации Общая информация Примечание: A2 При обработке канавок задействуется только одна режущая кромка. Применение державок для обработки Даже в этом случае, в зависимости от способа обработки, необходимо канавок позволяет сократить число придерживаться определённой стратегии для получения оптимального переходов и инструментов. результата. Эти инструменты обычно используются для обработки Обработка узкой канавки с фаской деталей типа катушка или при ограниченном числе мест в инструментальном магазине станка. Благодаря жёсткому закреплению пластин в корпусе державки инструмент может воспринимать осевые и радиальные нагрузки. Радиальное Обработка фаски Обработка фаски Это позволяет выполнять операции обработки врезание на и чистовой проход и чистовой проход канавок и продольного точения с помощью требуемую глубину вдоль 1-й стенки вдоль 2-й стенки с припуском 0,1 мм бокового профиля бокового профиля пластин со стружколомающией геометрией. Для этих целей оптимально подходят универ- сальные геометрии, например, UD4, UF4. Обработка широкой канавки за несколько осевых врезаний Стратегия обработки Как правило, выделяют две стратегии: Обработка обработка канавок и продольное канавок точение. 3 2 1 5 4 При обработке канавок подача выполняется только в одном направлении. Лишь при чистовой обработке возможно продольное точение с небольшим припуском (ок. 0,1–0,3 мм). Продольное точение Предварительная прорезка Предварительная прорезка Чистовая обработка Ширина перемычки = s – 2 × r ap max = r Продольное точение представляет s = ширина режущей кромки / r = радиус при вершине / ap max = макс. глубина резания собой комбинацию из обработки канавок и продольного точения. Боковое смещение [s] – [r] Обработка канавок или продольное точение? Для обработки канавок с боковым смещением рекомендуется использовать пластины Выбор стратегии обработки зависит от Обработка с универсальной геометрией «U». При этом формы и размера обрабатываемой канавки. канавок необходимо принять во внимание, что минимальная Общие правила: ширина канавки должна находиться в диапазоне s/2 и s (ширина режущей кромки) – 1 × r. Обработка канавок: Глубина канавки больше ширины канавки ap min: 0,5 × s в 1,5 раза. ap max: s – r Продольное точение: Продольное Пример: Ширина канавки больше глубины канавки точение s = 3,0 мм; r = 0,2 мм ‡ ap min: 1,5 мм r в 1,5 раза. ap max: 2,8 мм s r Техническая информация – обработка канавок A 415
