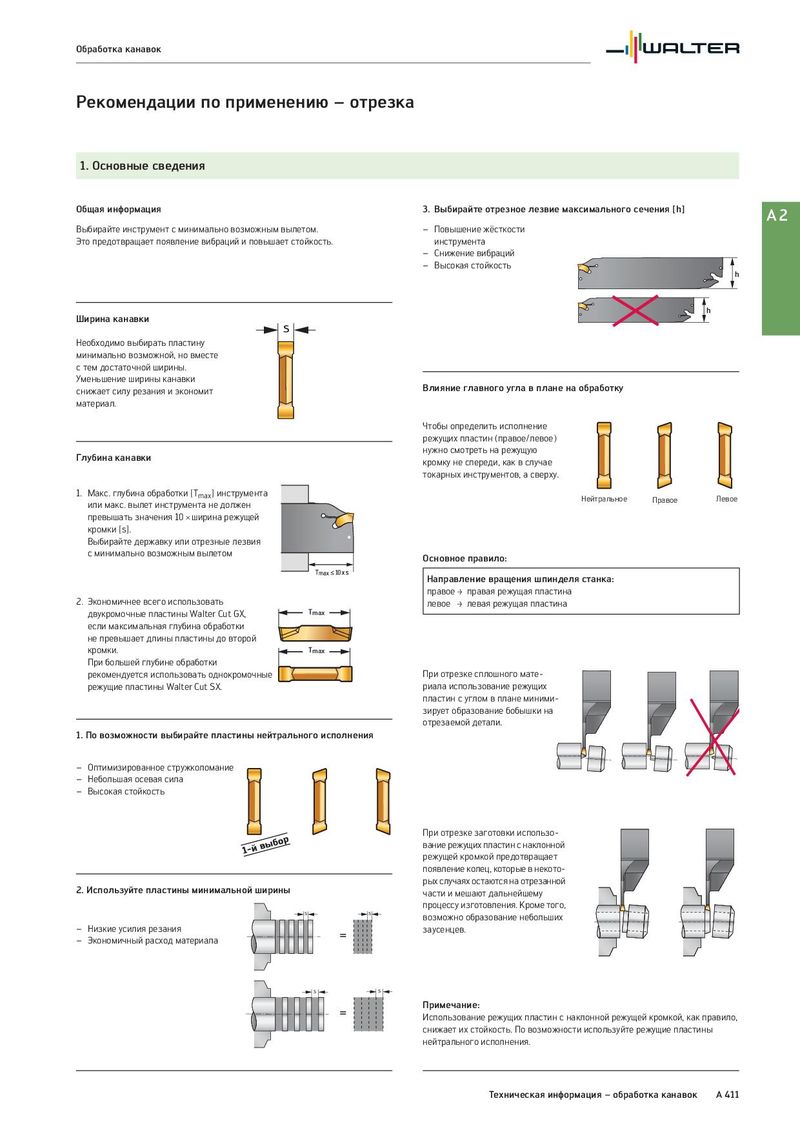

Обработка канавок Рекомендации по применению – отрезка 1. Основные сведения Общая информация 3. Выбирайте отрезное лезвие максимального сечения [h] A2 Выбирайте инструмент с минимально возможным вылетом. – Повышение жёсткости Это предотвращает появление вибраций и повышает стойкость. инструмента – Снижение вибраций – Высокая стойкость h h Ширина канавки S Необходимо выбирать пластину минимально возможной, но вместе с тем достаточной ширины. Уменьшение ширины канавки снижает силу резания и экономит Влияние главного угла в плане на обработку материал. Чтобы определить исполнение режущих пластин (правое/левое) Глубина канавки нужно смотреть на режущую кромку не спереди, как в случае токарных инструментов, а сверху. 1. Макс. глубина обработки [Tmax] инструмента Нейтральное Правое Левое или макс. вылет инструмента не должен превышать значения 10 × ширина режущей кромки [s]. Выбирайте державку или отрезные лезвия с минимально возможным вылетом Основное правило: Направление вращения шпинделя станка: правое ‡ правая режущая пластина 2. Экономичнее всего использовать левое ‡ левая режущая пластина двукромочные пластины Walter Cut GX, Tmax если максимальная глубина обработки не превышает длины пластины до второй кромки. Tmax При большей глубине обработки рекомендуется использовать однокромочные При отрезке сплошного мате- режущие пластины Walter Cut SX. риала использование режущих пластин с углом в плане миними- зирует образование бобышки на отрезаемой детали. 1. По возможности выбирайте пластины нейтрального исполнения – Оптимизированное стружколомание – Небольшая осевая сила – Высокая стойкость 1-й выбор При отрезке заготовки использо- вание режущих пластин с наклонной режущей кромкой предотвращает появление колец, которые в некото- рых случаях остаются на отрезанной 2. Используйте пластины минимальной ширины части и мешают дальнейшему процессу изготовления. Кроме того, S S возможно образование небольших – Низкие усилия резания = заусенцев. – Экономичный расход материала S S = Примечание: Использование режущих пластин с наклонной режущей кромкой, как правило, снижает их стойкость. По возможности используйте режущие пластины нейтрального исполнения. Техническая информация – обработка канавок A 411
