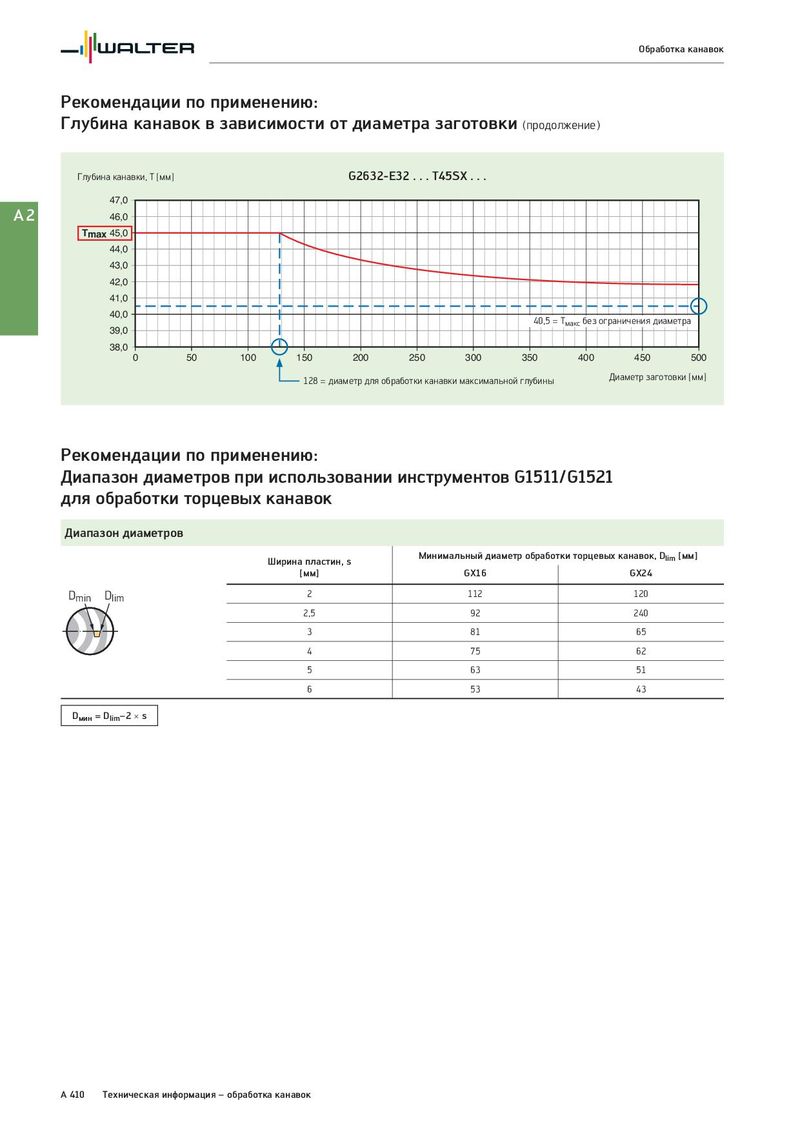

Обработка канавок Рекомендации по применению: Глубина канавок в зависимости от диаметра заготовки (продолжение) Глубина канавки, T [мм] G2632-E32 . . . T45SX . . . 47,0 A2 46,0 Tmax 45,0 44,0 43,0 42,0 41,0 40,0 40,5 = Tмакс без ограничения диаметра 39,0 38,0 0 50 100 150 200 250 300 350 400 450 500 128 = диаметр для обработки канавки максимальной глубины Диаметр заготовки [мм] Рекомендации по применению: Диапазон диаметров при использовании инструментов G1511/G1521 для обработки торцевых канавок Диапазон диаметров Ширина пластин, s Минимальный диаметр обработки торцевых канавок, Dlim [мм] [мм] GX16 GX24 Dmin Dlim 2 112 120 2,5 92 240 3 81 65 4 75 62 5 63 51 6 53 43 Dмин = Dlim–2 × s A 410 Техническая информация – обработка канавок
