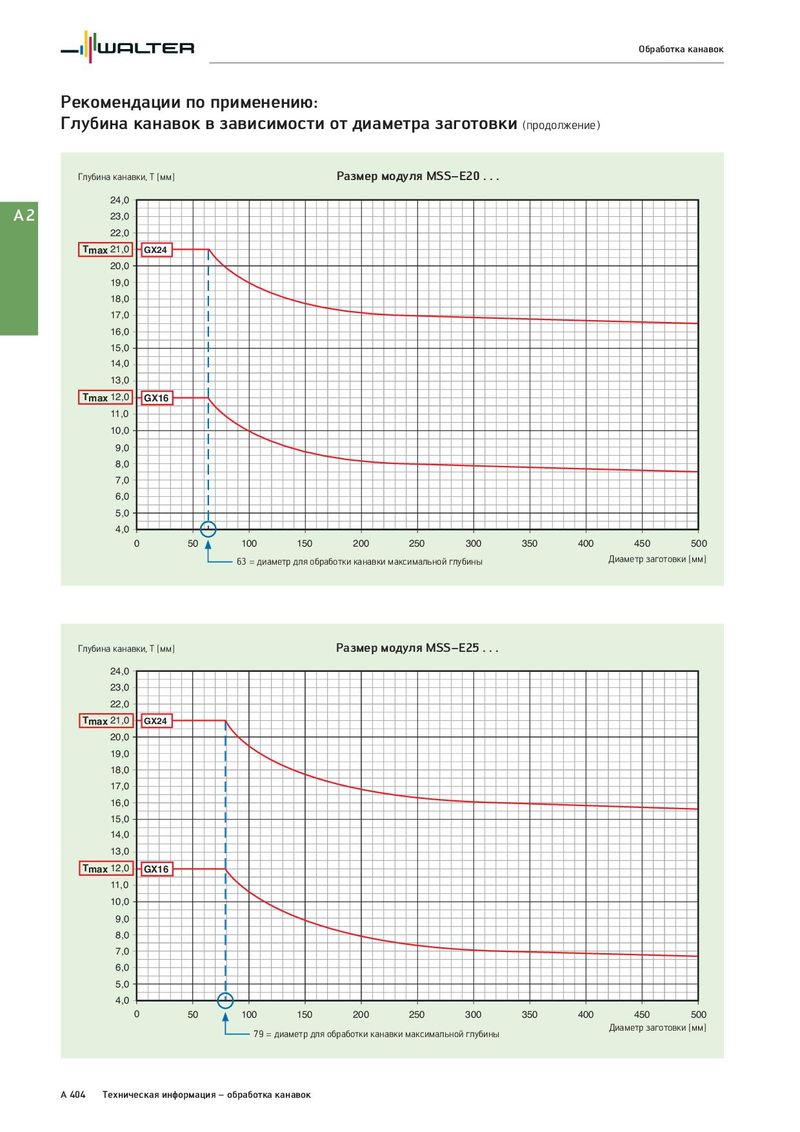

Обработка канавок Рекомендации по применению: Глубина канавок в зависимости от диаметра заготовки (продолжение) Глубина канавки, T [мм] Размер модуля MSS–E20 . . . 24,0 A2 23,0 22,0 Tmax 21,0 GX24 20,0 19,0 18,0 17,0 16,0 15,0 14,0 13,0 Tmax 12,0 GX16 11,0 10,0 9,0 8,0 7,0 6,0 5,0 4,0 0 50 100 150 200 250 300 350 400 450 500 63 = диаметр для обработки канавки максимальной глубины Диаметр заготовки [мм] Глубина канавки, T [мм] Размер модуля MSS–E25 . . . 24,0 23,0 22,0 Tmax 21,0 GX24 20,0 19,0 18,0 17,0 16,0 15,0 14,0 13,0 Tmax 12,0 GX16 11,0 10,0 9,0 8,0 7,0 6,0 5,0 4,0 0 50 100 150 200 250 300 350 400 450 500 79 = диаметр для обработки канавки максимальной глубины Диаметр заготовки [мм] A 404 Техническая информация – обработка канавок
