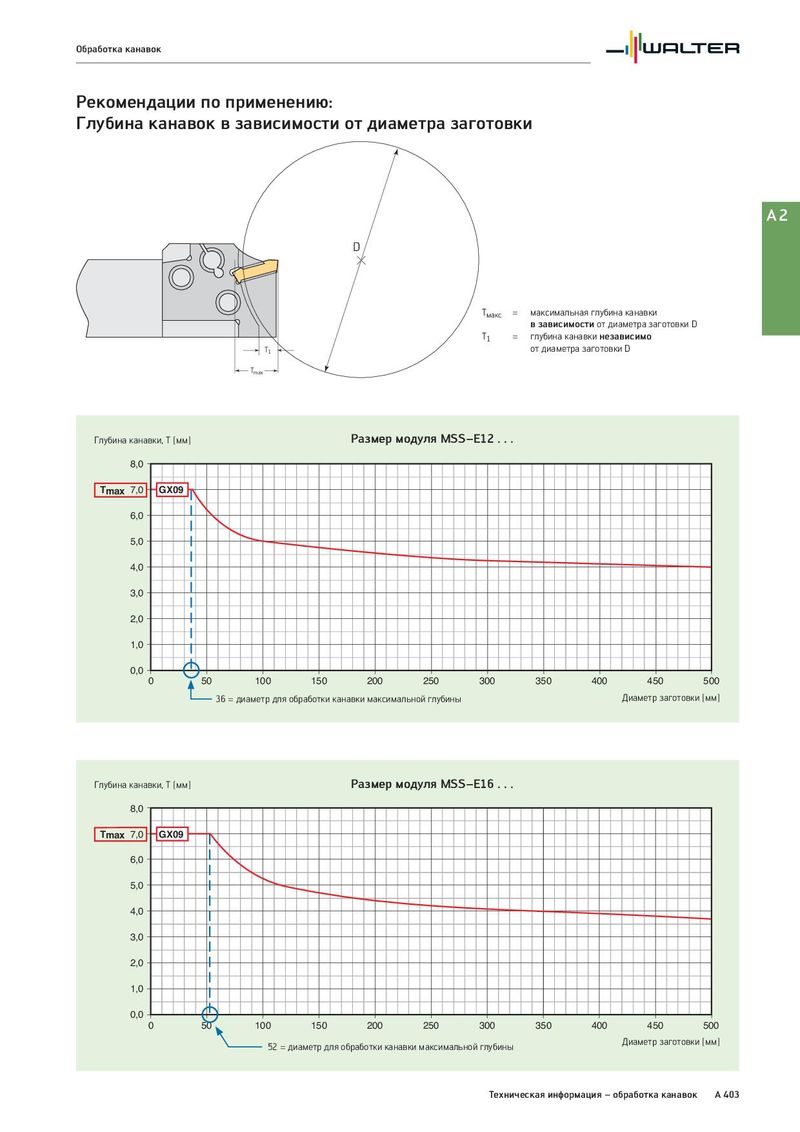

Обработка канавок Рекомендации по применению: Глубина канавок в зависимости от диаметра заготовки A2 D Tмакс = максимальная глубина канавки в зависимости от диаметра заготовки D T1 = глубина канавки независимо T1 от диаметра заготовки D Tmax Глубина канавки, T [мм] Размер модуля MSS–E12 . . . 8,0 Tmax 7,0 GX09 6,0 5,0 4,0 3,0 2,0 1,0 0,0 0 50 100 150 200 250 300 350 400 450 500 36 = диаметр для обработки канавки максимальной глубины Диаметр заготовки [мм] Глубина канавки, T [мм] Размер модуля MSS–E16 . . . 8,0 Tmax 7,0 GX09 6,0 5,0 4,0 3,0 2,0 1,0 0,0 0 50 100 150 200 250 300 350 400 450 500 52 = диаметр для обработки канавки максимальной глубины Диаметр заготовки [мм] Техническая информация – обработка канавок A 403
