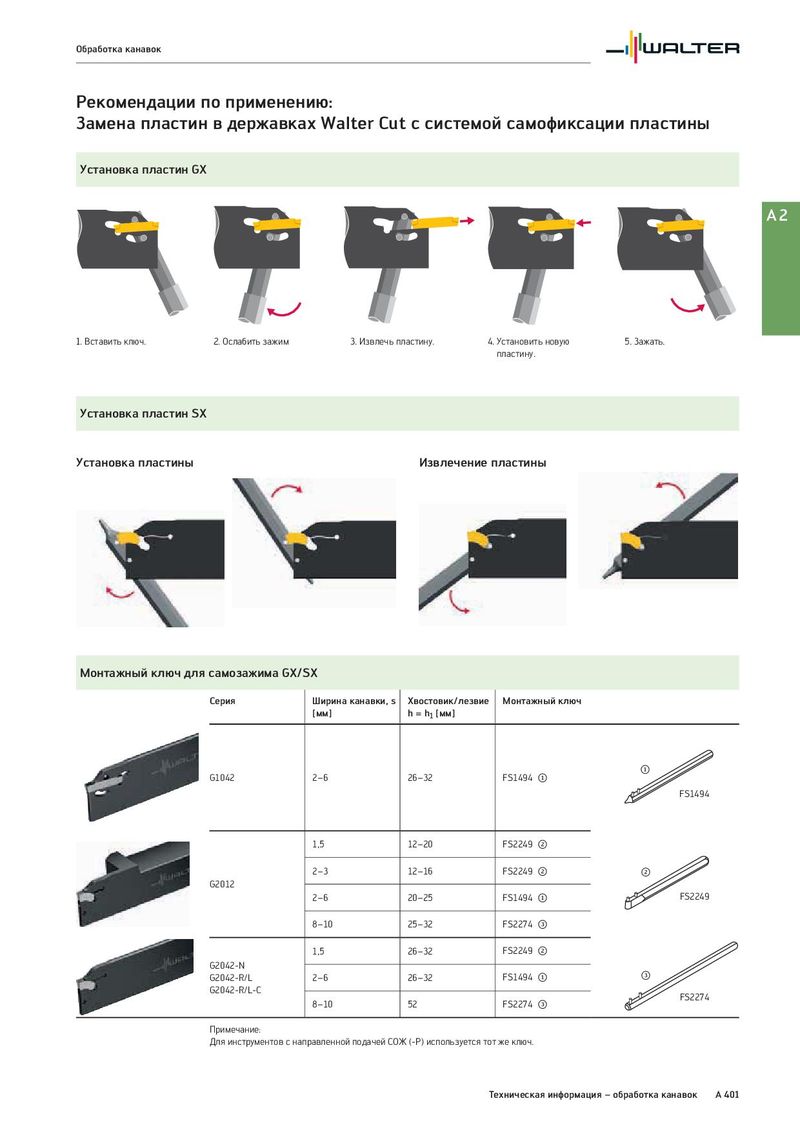

Обработка канавок Рекомендации по применению: Замена пластин в державках Walter Cut с системой самофиксации пластины Установка пластин GX A2 1. Вставить ключ. 2. Ослабить зажим 3. Извлечь пластину. 4. Установить новую 5. Зажать. пластину. Установка пластин SX Установка пластины Извлечение пластины Монтажный ключ для самозажима GX/SX Серия Ширина канавки, s Хвостовик/лезвие Монтажный ключ [мм] h = h1 [мм] G1042 2–6 26–32 FS1494 x x FS1494 1,5 12–20 FS2249 y 2–3 12–16 FS2249 y y G2012 2–6 20–25 FS1494 x FS2249 8–10 25–32 FS2274 z 1,5 26–32 FS2249 y G2042-N G2042-R/L 2–6 26–32 FS1494 x z G2042-R/L-C FS2274 8–10 52 FS2274 z Примечание: Для инструментов с направленной подачей СОЖ (-P) используется тот же ключ. Техническая информация – обработка канавок A 401
