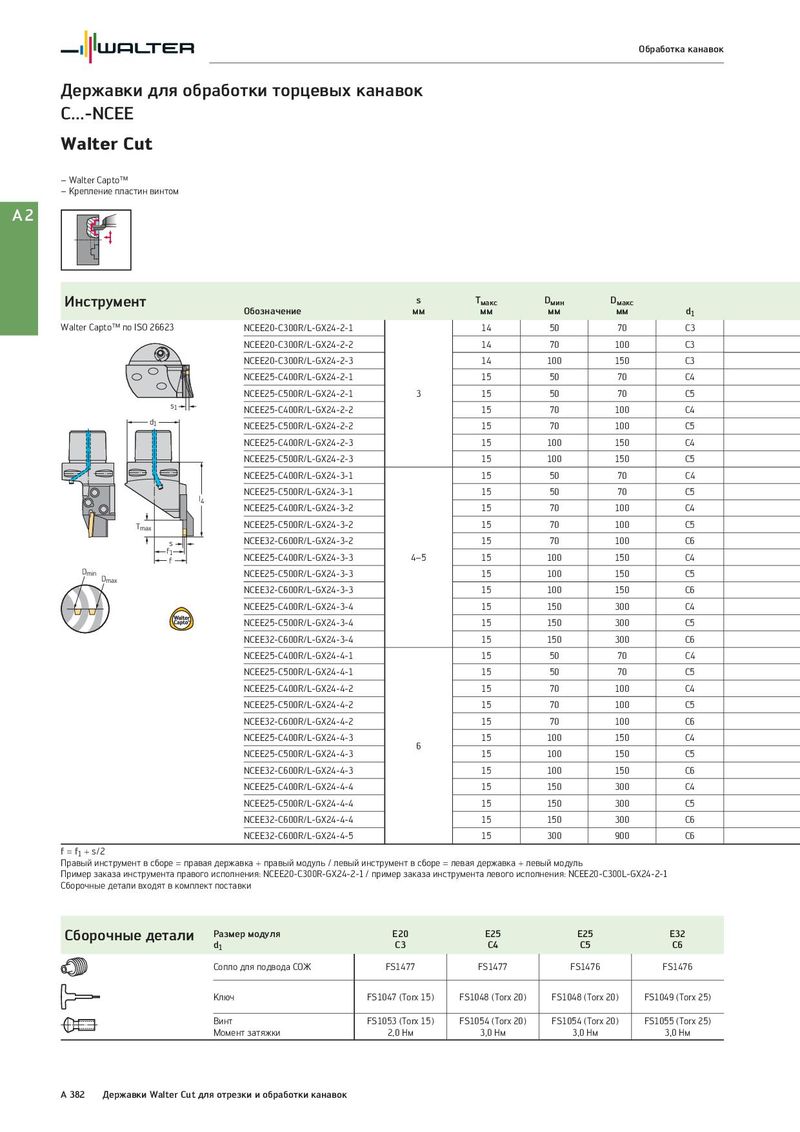

Общий каталог Walter 2017 - страница 398

Обработка канавок Державки для обработки торцевых канавок C...-NCEE Walter Cut – Walter Capto™ – Крепление пластин винтом A2 Инструмент s Tмакс Dмин Dмакс Обозначение мм мм мм мм d1 Walter Capto™ по ISO 26623 NCEE20-C300R/L-GX24-2-1 14 50 70 C3 NCEE20-C300R/L-GX24-2-2 14 70 100 C3 NCEE20-C300R/L-GX24-2-3 14 100 150 C3 NCEE25-C400R/L-GX24-2-1 15 50 70 C4 NCEE25-C500R/L-GX24-2-1 3 15 50 70 C5 s1 NCEE25-C400R/L-GX24-2-2 15 70 100 C4 d1 NCEE25-C500R/L-GX24-2-2 15 70 100 C5 NCEE25-C400R/L-GX24-2-3 15 100 150 C4 NCEE25-C500R/L-GX24-2-3 15 100 150 C5 NCEE25-C400R/L-GX24-3-1 15 50 70 C4 l4 NCEE25-C500R/L-GX24-3-1 15 50 70 C5 NCEE25-C400R/L-GX24-3-2 15 70 100 C4 Tmax NCEE25-C500R/L-GX24-3-2 15 70 100 C5 s NCEE32-C600R/L-GX24-3-2 15 70 100 C6 f1 NCEE25-C400R/L-GX24-3-3 4–5 15 100 150 C4 f Dmin Dmax NCEE25-C500R/L-GX24-3-3 15 100 150 C5 NCEE32-C600R/L-GX24-3-3 15 100 150 C6 NCEE25-C400R/L-GX24-3-4 15 150 300 C4 NCEE25-C500R/L-GX24-3-4 15 150 300 C5 NCEE32-C600R/L-GX24-3-4 15 150 300 C6 NCEE25-C400R/L-GX24-4-1 15 50 70 C4 NCEE25-C500R/L-GX24-4-1 15 50 70 C5 NCEE25-C400R/L-GX24-4-2 15 70 100 C4 NCEE25-C500R/L-GX24-4-2 15 70 100 C5 NCEE32-C600R/L-GX24-4-2 15 70 100 C6 NCEE25-C400R/L-GX24-4-3 15 100 150 C4 6 NCEE25-C500R/L-GX24-4-3 15 100 150 C5 NCEE32-C600R/L-GX24-4-3 15 100 150 C6 NCEE25-C400R/L-GX24-4-4 15 150 300 C4 NCEE25-C500R/L-GX24-4-4 15 150 300 C5 NCEE32-C600R/L-GX24-4-4 15 150 300 C6 NCEE32-C600R/L-GX24-4-5 15 300 900 C6 f = f1 + s/2 Правый инструмент в сборе = правая державка + правый модуль / левый инструмент в сборе = левая державка + левый модуль Пример заказа инструмента правого исполнения: NCEE20-C300R-GX24-2-1 / пример заказа инструмента левого исполнения: NCEE20-C300L-GX24-2-1 Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E20 E25 E25 E32 d1 C3 C4 C5 C6 Сопло для подвода СОЖ FS1477 FS1477 FS1476 FS1476 Ключ FS1047 (Torx 15) FS1048 (Torx 20) FS1048 (Torx 20) FS1049 (Torx 25) Винт FS1053 (Torx 15) FS1054 (Torx 20) FS1054 (Torx 20) FS1055 (Torx 25) Момент затяжки 2,0 Нм 3,0 Нм 3,0 Нм 3,0 Нм A 382 Державки Walter Cut для отрезки и обработки канавок
