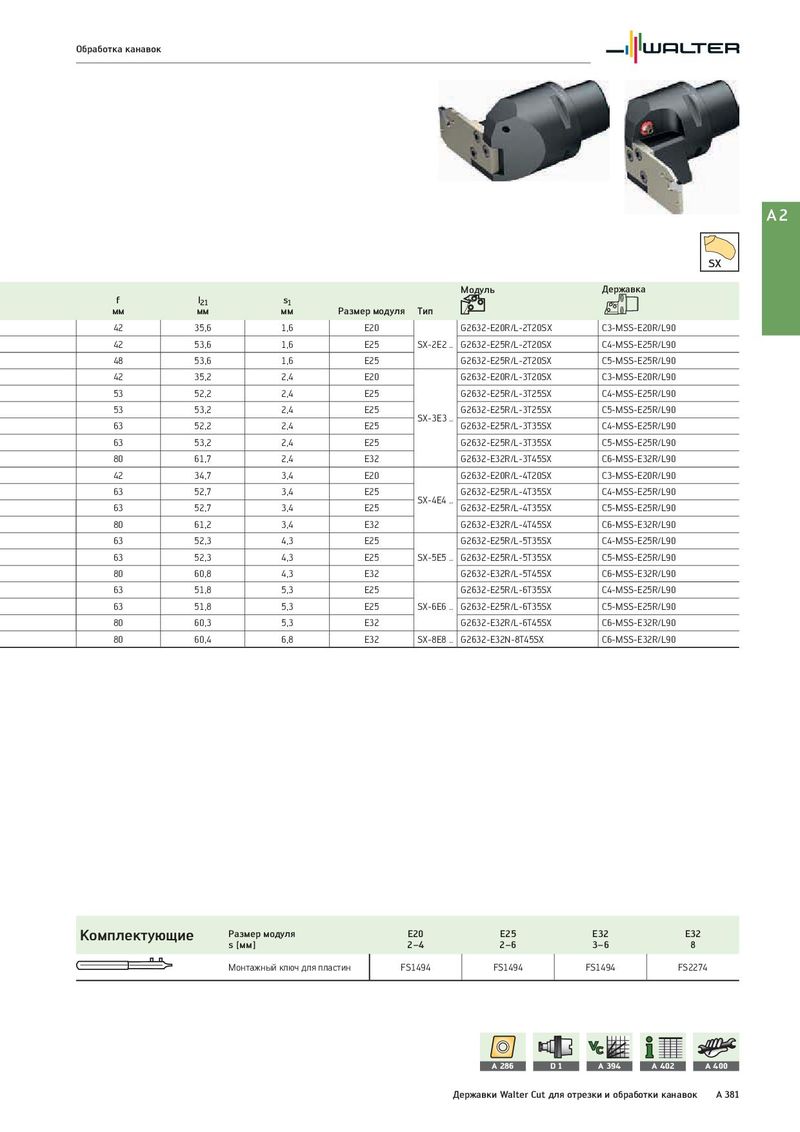

Общий каталог Walter 2017 - страница 397

Обработка канавок A2 SX Модуль Державка f l21 s1 мм мм мм Размер модуля Тип 42 35,6 1,6 E20 G2632-E20R/L-2T20SX C3-MSS-E20R/L90 42 53,6 1,6 E25 SX-2E2 .. G2632-E25R/L-2T20SX C4-MSS-E25R/L90 48 53,6 1,6 E25 G2632-E25R/L-2T20SX C5-MSS-E25R/L90 42 35,2 2,4 E20 G2632-E20R/L-3T20SX C3-MSS-E20R/L90 53 52,2 2,4 E25 G2632-E25R/L-3T25SX C4-MSS-E25R/L90 53 53,2 2,4 E25 G2632-E25R/L-3T25SX C5-MSS-E25R/L90 SX-3E3 .. 63 52,2 2,4 E25 G2632-E25R/L-3T35SX C4-MSS-E25R/L90 63 53,2 2,4 E25 G2632-E25R/L-3T35SX C5-MSS-E25R/L90 80 61,7 2,4 E32 G2632-E32R/L-3T45SX C6-MSS-E32R/L90 42 34,7 3,4 E20 G2632-E20R/L-4T20SX C3-MSS-E20R/L90 63 52,7 3,4 E25 G2632-E25R/L-4T35SX C4-MSS-E25R/L90 SX-4E4 .. 63 52,7 3,4 E25 G2632-E25R/L-4T35SX C5-MSS-E25R/L90 80 61,2 3,4 E32 G2632-E32R/L-4T45SX C6-MSS-E32R/L90 63 52,3 4,3 E25 G2632-E25R/L-5T35SX C4-MSS-E25R/L90 63 52,3 4,3 E25 SX-5E5 .. G2632-E25R/L-5T35SX C5-MSS-E25R/L90 80 60,8 4,3 E32 G2632-E32R/L-5T45SX C6-MSS-E32R/L90 63 51,8 5,3 E25 G2632-E25R/L-6T35SX C4-MSS-E25R/L90 63 51,8 5,3 E25 SX-6E6 .. G2632-E25R/L-6T35SX C5-MSS-E25R/L90 80 60,3 5,3 E32 G2632-E32R/L-6T45SX C6-MSS-E32R/L90 80 60,4 6,8 E32 SX-8E8 .. G2632-E32N-8T45SX C6-MSS-E32R/L90 Комплектующие Размер модуля E20 E25 E32 E32 s [мм] 2–4 2–6 3–6 8 Монтажный ключ для пластин FS1494 FS1494 FS1494 FS2274 A 286 D1 A 394 A 402 A 400 Державки Walter Cut для отрезки и обработки канавок A 381
