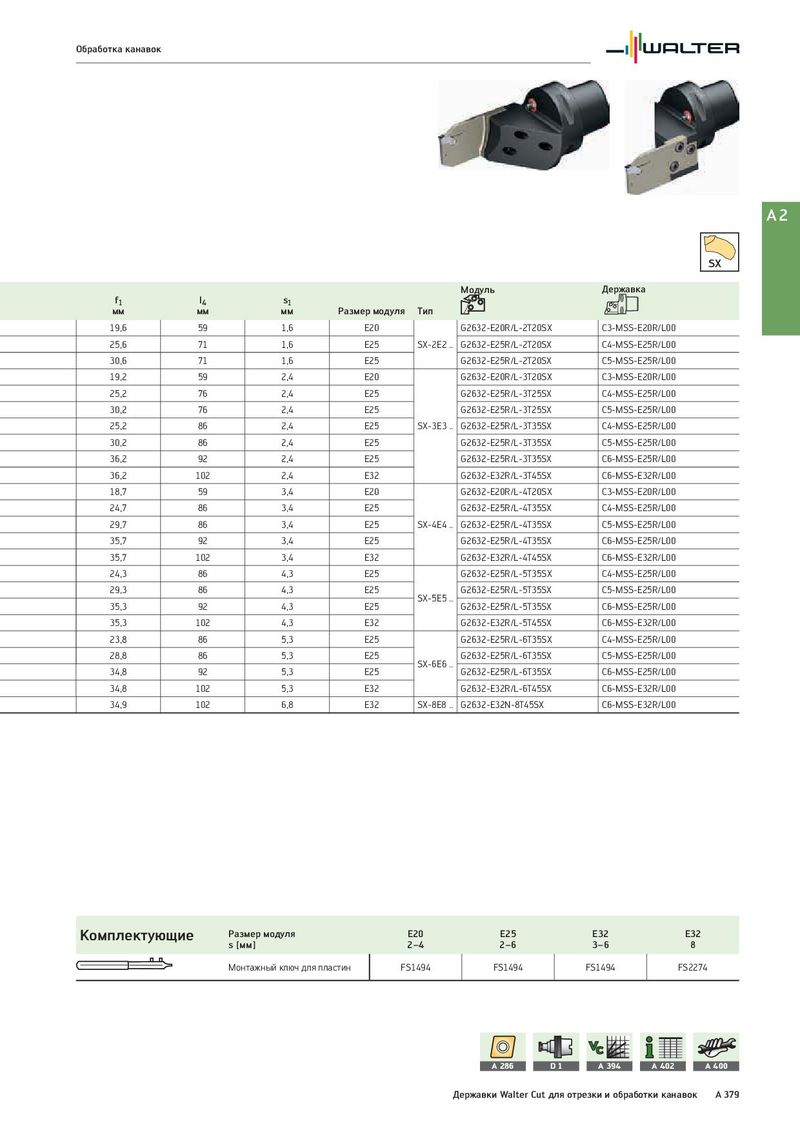

Общий каталог Walter 2017 - страница 395

Обработка канавок A2 SX Модуль Державка f1 l4 s1 мм мм мм Размер модуля Тип 19,6 59 1,6 E20 G2632-E20R/L-2T20SX C3-MSS-E20R/L00 25,6 71 1,6 E25 SX-2E2 .. G2632-E25R/L-2T20SX C4-MSS-E25R/L00 30,6 71 1,6 E25 G2632-E25R/L-2T20SX C5-MSS-E25R/L00 19,2 59 2,4 E20 G2632-E20R/L-3T20SX C3-MSS-E20R/L00 25,2 76 2,4 E25 G2632-E25R/L-3T25SX C4-MSS-E25R/L00 30,2 76 2,4 E25 G2632-E25R/L-3T25SX C5-MSS-E25R/L00 25,2 86 2,4 E25 SX-3E3 .. G2632-E25R/L-3T35SX C4-MSS-E25R/L00 30,2 86 2,4 E25 G2632-E25R/L-3T35SX C5-MSS-E25R/L00 36,2 92 2,4 E25 G2632-E25R/L-3T35SX C6-MSS-E25R/L00 36,2 102 2,4 E32 G2632-E32R/L-3T45SX C6-MSS-E32R/L00 18,7 59 3,4 E20 G2632-E20R/L-4T20SX C3-MSS-E20R/L00 24,7 86 3,4 E25 G2632-E25R/L-4T35SX C4-MSS-E25R/L00 29,7 86 3,4 E25 SX-4E4 .. G2632-E25R/L-4T35SX C5-MSS-E25R/L00 35,7 92 3,4 E25 G2632-E25R/L-4T35SX C6-MSS-E25R/L00 35,7 102 3,4 E32 G2632-E32R/L-4T45SX C6-MSS-E32R/L00 24,3 86 4,3 E25 G2632-E25R/L-5T35SX C4-MSS-E25R/L00 29,3 86 4,3 E25 G2632-E25R/L-5T35SX C5-MSS-E25R/L00 SX-5E5 .. 35,3 92 4,3 E25 G2632-E25R/L-5T35SX C6-MSS-E25R/L00 35,3 102 4,3 E32 G2632-E32R/L-5T45SX C6-MSS-E32R/L00 23,8 86 5,3 E25 G2632-E25R/L-6T35SX C4-MSS-E25R/L00 28,8 86 5,3 E25 G2632-E25R/L-6T35SX C5-MSS-E25R/L00 SX-6E6 .. 34,8 92 5,3 E25 G2632-E25R/L-6T35SX C6-MSS-E25R/L00 34,8 102 5,3 E32 G2632-E32R/L-6T45SX C6-MSS-E32R/L00 34,9 102 6,8 E32 SX-8E8 .. G2632-E32N-8T45SX C6-MSS-E32R/L00 Комплектующие Размер модуля E20 E25 E32 E32 s [мм] 2–4 2–6 3–6 8 Монтажный ключ для пластин FS1494 FS1494 FS1494 FS2274 A 286 D1 A 394 A 402 A 400 Державки Walter Cut для отрезки и обработки канавок A 379
