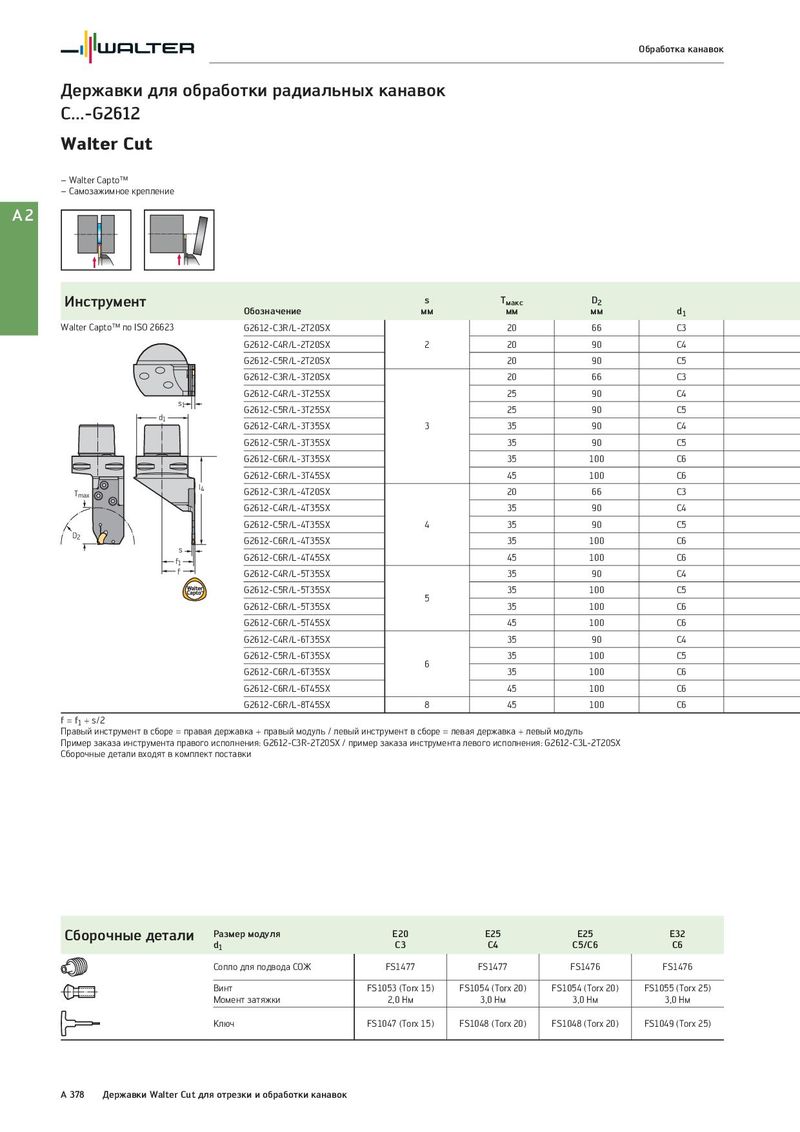

Общий каталог Walter 2017 - страница 394

Обработка канавок Державки для обработки радиальных канавок C...-G2612 Walter Cut – Walter Capto™ – Самозажимное крепление A2 Инструмент s Tмакс D2 Обозначение мм мм мм d1 Walter Capto™ по ISO 26623 G2612-C3R/L-2T20SX 20 66 C3 G2612-C4R/L-2T20SX 2 20 90 C4 G2612-C5R/L-2T20SX 20 90 C5 G2612-C3R/L-3T20SX 20 66 C3 G2612-C4R/L-3T25SX 25 90 C4 s1 G2612-C5R/L-3T25SX 25 90 C5 d1 G2612-C4R/L-3T35SX 3 35 90 C4 G2612-C5R/L-3T35SX 35 90 C5 G2612-C6R/L-3T35SX 35 100 C6 G2612-C6R/L-3T45SX 45 100 C6 Tmax l4 G2612-C3R/L-4T20SX 20 66 C3 G2612-C4R/L-4T35SX 35 90 C4 G2612-C5R/L-4T35SX 4 35 90 C5 D2 G2612-C6R/L-4T35SX 35 100 C6 s G2612-C6R/L-4T45SX 45 100 C6 f1 f G2612-C4R/L-5T35SX 35 90 C4 G2612-C5R/L-5T35SX 35 100 C5 5 G2612-C6R/L-5T35SX 35 100 C6 G2612-C6R/L-5T45SX 45 100 C6 G2612-C4R/L-6T35SX 35 90 C4 G2612-C5R/L-6T35SX 35 100 C5 6 G2612-C6R/L-6T35SX 35 100 C6 G2612-C6R/L-6T45SX 45 100 C6 G2612-C6R/L-8T45SX 8 45 100 C6 f = f1 + s/2 Правый инструмент в сборе = правая державка + правый модуль / левый инструмент в сборе = левая державка + левый модуль Пример заказа инструмента правого исполнения: G2612-C3R-2T20SX / пример заказа инструмента левого исполнения: G2612-C3L-2T20SX Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E20 E25 E25 E32 d1 C3 C4 C5/C6 C6 Сопло для подвода СОЖ FS1477 FS1477 FS1476 FS1476 Винт FS1053 (Torx 15) FS1054 (Torx 20) FS1054 (Torx 20) FS1055 (Torx 25) Момент затяжки 2,0 Нм 3,0 Нм 3,0 Нм 3,0 Нм Ключ FS1047 (Torx 15) FS1048 (Torx 20) FS1048 (Torx 20) FS1049 (Torx 25) A 378 Державки Walter Cut для отрезки и обработки канавок
