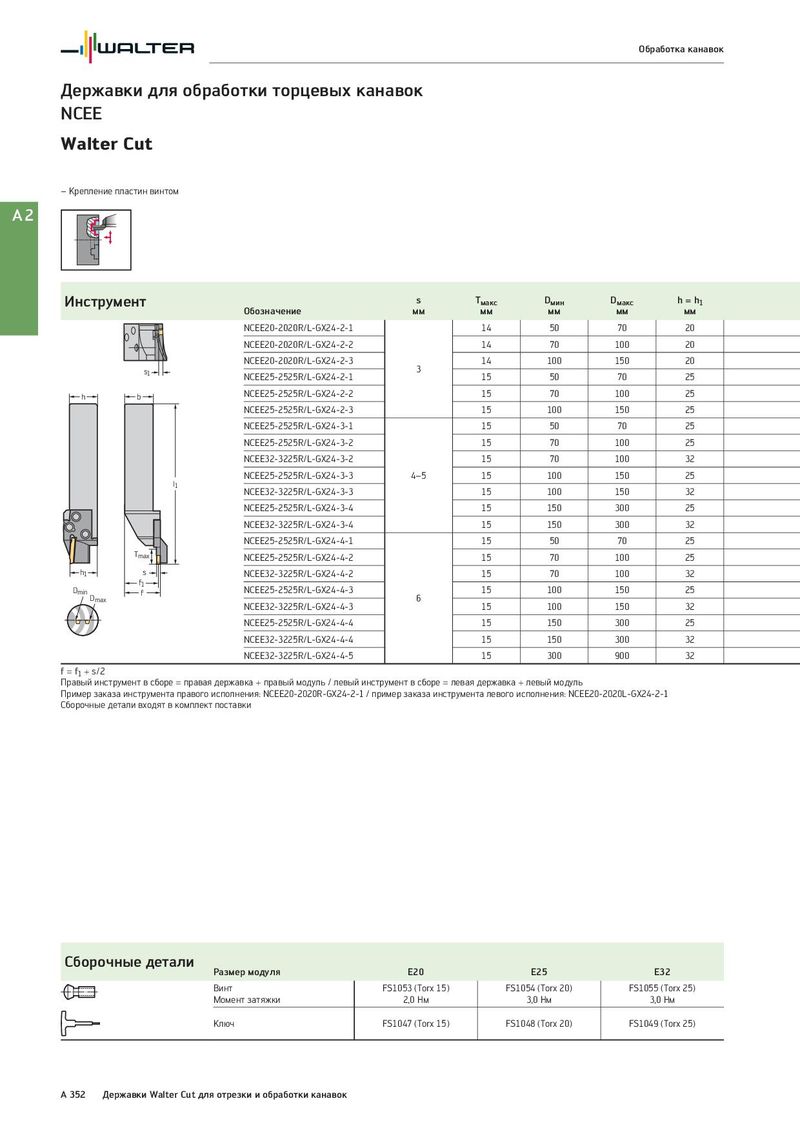

Общий каталог Walter 2017 - страница 368

Обработка канавок Державки для обработки торцевых канавок NCEE Walter Cut – Крепление пластин винтом A2 Инструмент s Tмакс Dмин Dмакс h = h1 Обозначение мм мм мм мм мм NCEE20-2020R/L-GX24-2-1 14 50 70 20 NCEE20-2020R/L-GX24-2-2 14 70 100 20 NCEE20-2020R/L-GX24-2-3 14 100 150 20 s1 3 NCEE25-2525R/L-GX24-2-1 15 50 70 25 h b NCEE25-2525R/L-GX24-2-2 15 70 100 25 NCEE25-2525R/L-GX24-2-3 15 100 150 25 NCEE25-2525R/L-GX24-3-1 15 50 70 25 NCEE25-2525R/L-GX24-3-2 15 70 100 25 NCEE32-3225R/L-GX24-3-2 15 70 100 32 NCEE25-2525R/L-GX24-3-3 4–5 15 100 150 25 l1 NCEE32-3225R/L-GX24-3-3 15 100 150 32 NCEE25-2525R/L-GX24-3-4 15 150 300 25 NCEE32-3225R/L-GX24-3-4 15 150 300 32 NCEE25-2525R/L-GX24-4-1 15 50 70 25 Tmax NCEE25-2525R/L-GX24-4-2 15 70 100 25 h1 s NCEE32-3225R/L-GX24-4-2 15 70 100 32 Dmin f1 NCEE25-2525R/L-GX24-4-3 15 100 150 25 Dmax f 6 NCEE32-3225R/L-GX24-4-3 15 100 150 32 NCEE25-2525R/L-GX24-4-4 15 150 300 25 NCEE32-3225R/L-GX24-4-4 15 150 300 32 NCEE32-3225R/L-GX24-4-5 15 300 900 32 f = f1 + s/2 Правый инструмент в сборе = правая державка + правый модуль / левый инструмент в сборе = левая державка + левый модуль Пример заказа инструмента правого исполнения: NCEE20-2020R-GX24-2-1 / пример заказа инструмента левого исполнения: NCEE20-2020L-GX24-2-1 Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E20 E25 E32 Винт FS1053 (Torx 15) FS1054 (Torx 20) FS1055 (Torx 25) Момент затяжки 2,0 Нм 3,0 Нм 3,0 Нм Ключ FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) A 352 Державки Walter Cut для отрезки и обработки канавок
