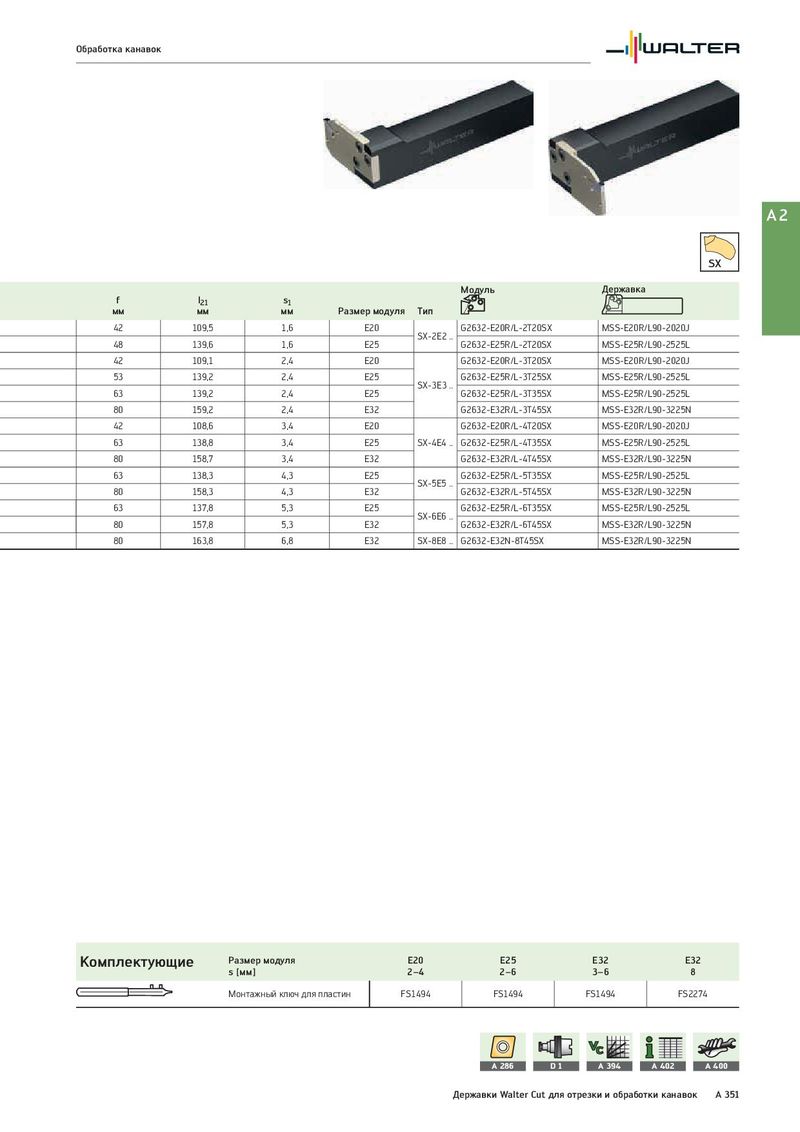

Общий каталог Walter 2017 - страница 367

Обработка канавок A2 SX Модуль Державка f l21 s1 мм мм мм Размер модуля Тип 42 109,5 1,6 E20 G2632-E20R/L-2T20SX MSS-E20R/L90-2020J SX-2E2 .. 48 139,6 1,6 E25 G2632-E25R/L-2T20SX MSS-E25R/L90-2525L 42 109,1 2,4 E20 G2632-E20R/L-3T20SX MSS-E20R/L90-2020J 53 139,2 2,4 E25 G2632-E25R/L-3T25SX MSS-E25R/L90-2525L SX-3E3 .. 63 139,2 2,4 E25 G2632-E25R/L-3T35SX MSS-E25R/L90-2525L 80 159,2 2,4 E32 G2632-E32R/L-3T45SX MSS-E32R/L90-3225N 42 108,6 3,4 E20 G2632-E20R/L-4T20SX MSS-E20R/L90-2020J 63 138,8 3,4 E25 SX-4E4 .. G2632-E25R/L-4T35SX MSS-E25R/L90-2525L 80 158,7 3,4 E32 G2632-E32R/L-4T45SX MSS-E32R/L90-3225N 63 138,3 4,3 E25 G2632-E25R/L-5T35SX MSS-E25R/L90-2525L SX-5E5 .. 80 158,3 4,3 E32 G2632-E32R/L-5T45SX MSS-E32R/L90-3225N 63 137,8 5,3 E25 G2632-E25R/L-6T35SX MSS-E25R/L90-2525L SX-6E6 .. 80 157,8 5,3 E32 G2632-E32R/L-6T45SX MSS-E32R/L90-3225N 80 163,8 6,8 E32 SX-8E8 .. G2632-E32N-8T45SX MSS-E32R/L90-3225N Комплектующие Размер модуля E20 E25 E32 E32 s [мм] 2–4 2–6 3–6 8 Монтажный ключ для пластин FS1494 FS1494 FS1494 FS2274 A 286 D1 A 394 A 402 A 400 Державки Walter Cut для отрезки и обработки канавок A 351
