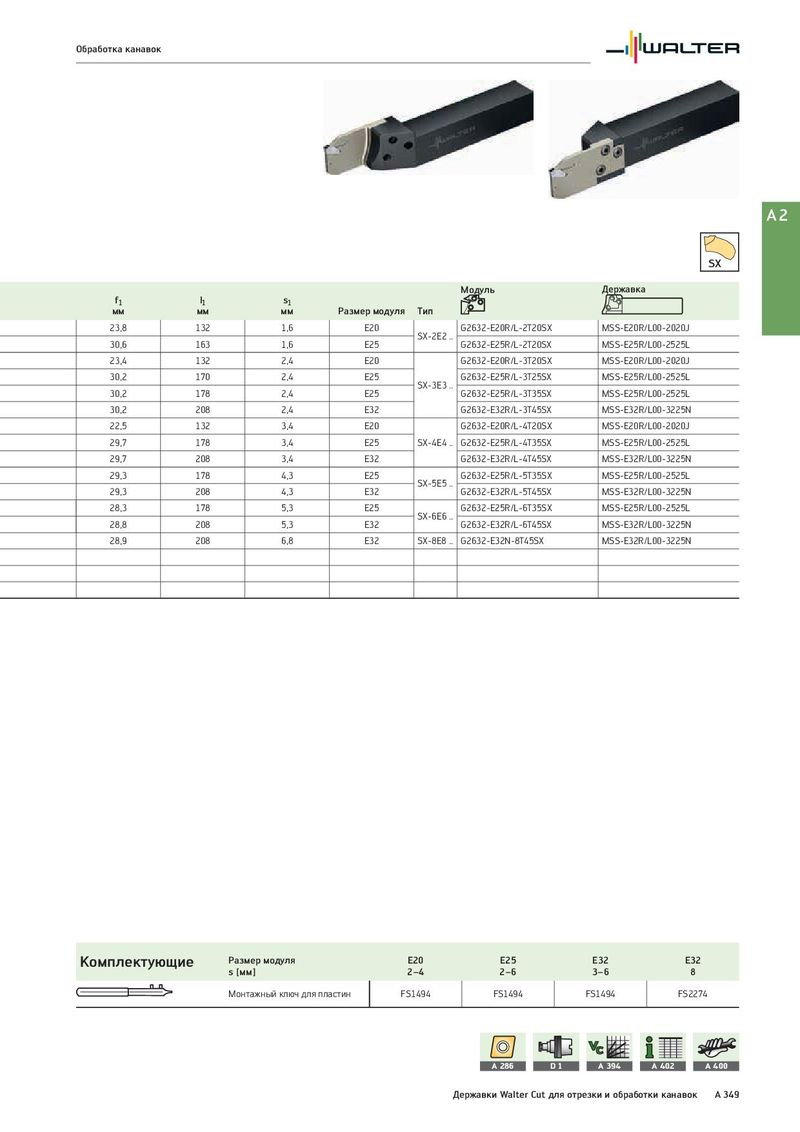

Обработка канавок A2 SX Модуль Державка f1 l1 s1 мм мм мм Размер модуля Тип 23,8 132 1,6 E20 G2632-E20R/L-2T20SX MSS-E20R/L00-2020J SX-2E2 .. 30,6 163 1,6 E25 G2632-E25R/L-2T20SX MSS-E25R/L00-2525L 23,4 132 2,4 E20 G2632-E20R/L-3T20SX MSS-E20R/L00-2020J 30,2 170 2,4 E25 G2632-E25R/L-3T25SX MSS-E25R/L00-2525L SX-3E3 .. 30,2 178 2,4 E25 G2632-E25R/L-3T35SX MSS-E25R/L00-2525L 30,2 208 2,4 E32 G2632-E32R/L-3T45SX MSS-E32R/L00-3225N 22,5 132 3,4 E20 G2632-E20R/L-4T20SX MSS-E20R/L00-2020J 29,7 178 3,4 E25 SX-4E4 .. G2632-E25R/L-4T35SX MSS-E25R/L00-2525L 29,7 208 3,4 E32 G2632-E32R/L-4T45SX MSS-E32R/L00-3225N 29,3 178 4,3 E25 G2632-E25R/L-5T35SX MSS-E25R/L00-2525L SX-5E5 .. 29,3 208 4,3 E32 G2632-E32R/L-5T45SX MSS-E32R/L00-3225N 28,3 178 5,3 E25 G2632-E25R/L-6T35SX MSS-E25R/L00-2525L SX-6E6 .. 28,8 208 5,3 E32 G2632-E32R/L-6T45SX MSS-E32R/L00-3225N 28,9 208 6,8 E32 SX-8E8 .. G2632-E32N-8T45SX MSS-E32R/L00-3225N Комплектующие Размер модуля E20 E25 E32 E32 s [мм] 2–4 2–6 3–6 8 Монтажный ключ для пластин FS1494 FS1494 FS1494 FS2274 A 286 D1 A 394 A 402 A 400 Державки Walter Cut для отрезки и обработки канавок A 349
