Общий каталог Walter 2017 - страница 364

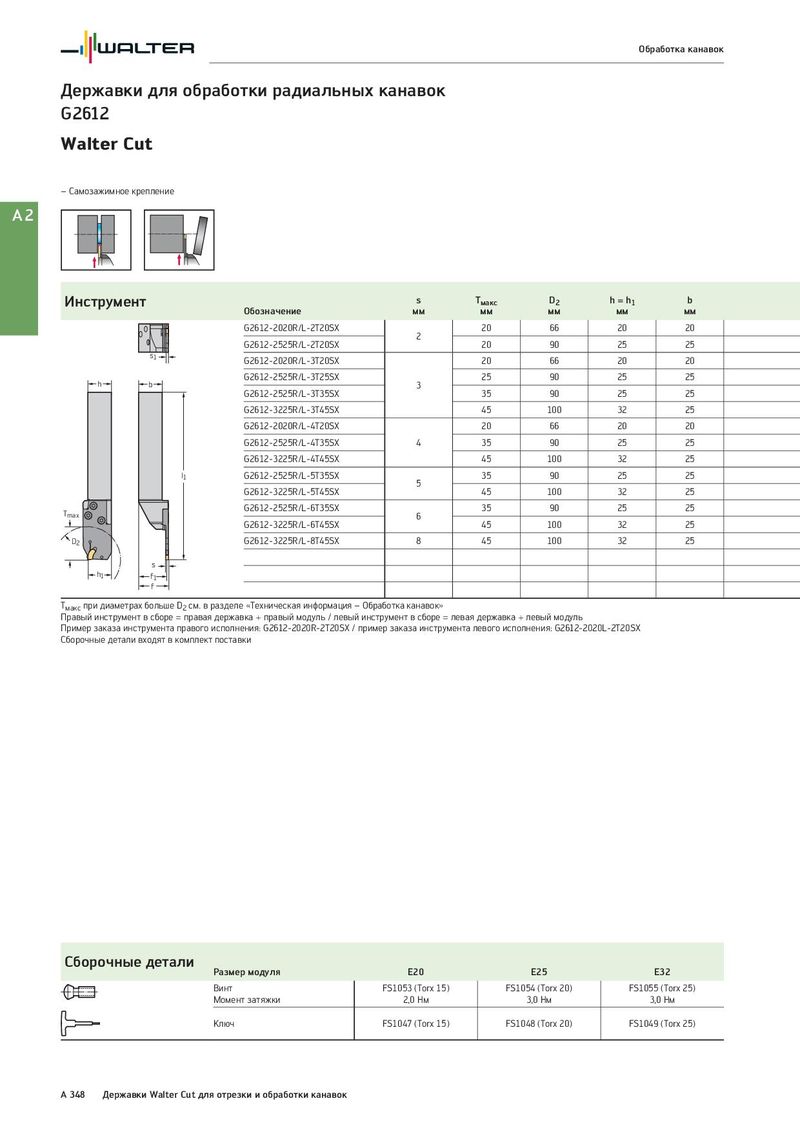

Обработка канавок Державки для обработки радиальных канавок G2612 Walter Cut – Самозажимное крепление A2 Инструмент s Tмакс D2 h = h1 b Обозначение мм мм мм мм мм G2612-2020R/L-2T20SX 20 66 20 20 2 G2612-2525R/L-2T20SX 20 90 25 25 s1 G2612-2020R/L-3T20SX 20 66 20 20 h b G2612-2525R/L-3T25SX 25 90 25 25 3 G2612-2525R/L-3T35SX 35 90 25 25 G2612-3225R/L-3T45SX 45 100 32 25 G2612-2020R/L-4T20SX 20 66 20 20 G2612-2525R/L-4T35SX 4 35 90 25 25 G2612-3225R/L-4T45SX 45 100 32 25 l1 G2612-2525R/L-5T35SX 35 90 25 25 5 G2612-3225R/L-5T45SX 45 100 32 25 Tmax G2612-2525R/L-6T35SX 35 90 25 25 6 G2612-3225R/L-6T45SX 45 100 32 25 D2 G2612-3225R/L-8T45SX 8 45 100 32 25 s h1 f1 f Tмакс при диаметрах больше D2 см. в разделе «Техническая информация – Обработка канавок» Правый инструмент в сборе = правая державка + правый модуль / левый инструмент в сборе = левая державка + левый модуль Пример заказа инструмента правого исполнения: G2612-2020R-2T20SX / пример заказа инструмента левого исполнения: G2612-2020L-2T20SX Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E20 E25 E32 Винт FS1053 (Torx 15) FS1054 (Torx 20) FS1055 (Torx 25) Момент затяжки 2,0 Нм 3,0 Нм 3,0 Нм Ключ FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) A 348 Державки Walter Cut для отрезки и обработки канавок
