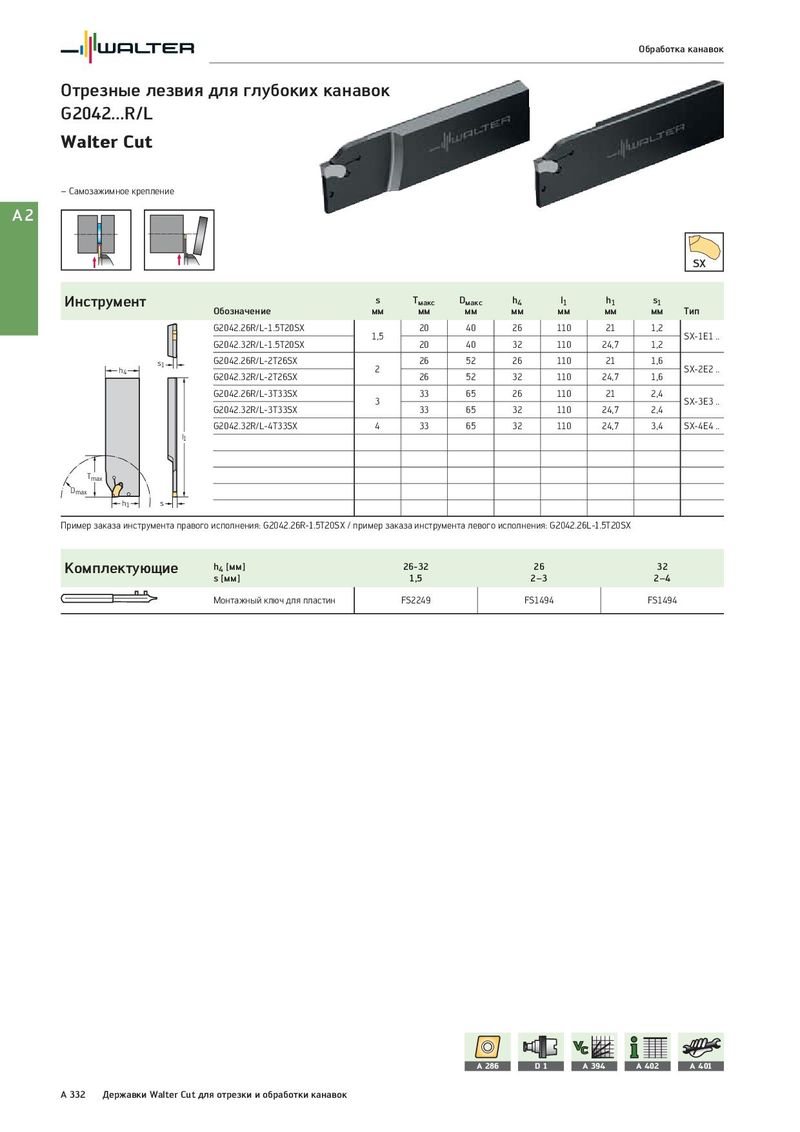

Обработка канавок Отрезные лезвия для глубоких канавок G2042...R/L Walter Cut – Самозажимное крепление A2 SX Инструмент s Tмакс Dмакс h4 l1 h1 s1 Обозначение мм мм мм мм мм мм мм Тип G2042.26R/L-1.5T20SX 20 40 26 110 21 1,2 1,5 SX-1E1 .. G2042.32R/L-1.5T20SX 20 40 32 110 24,7 1,2 s1 G2042.26R/L-2T26SX 26 52 26 110 21 1,6 h4 2 SX-2E2 .. G2042.32R/L-2T26SX 26 52 32 110 24,7 1,6 G2042.26R/L-3T33SX 33 65 26 110 21 2,4 3 SX-3E3 .. G2042.32R/L-3T33SX 33 65 32 110 24,7 2,4 G2042.32R/L-4T33SX 4 33 65 32 110 24,7 3,4 SX-4E4 .. l1 Tmax Dmax h1 s Пример заказа инструмента правого исполнения: G2042.26R-1.5T20SX / пример заказа инструмента левого исполнения: G2042.26L-1.5T20SX Комплектующие h4 [мм] 26-32 26 32 s [мм] 1,5 2–3 2–4 Монтажный ключ для пластин FS2249 FS1494 FS1494 A 286 D1 A 394 A 402 A 401 A 332 Державки Walter Cut для отрезки и обработки канавок
