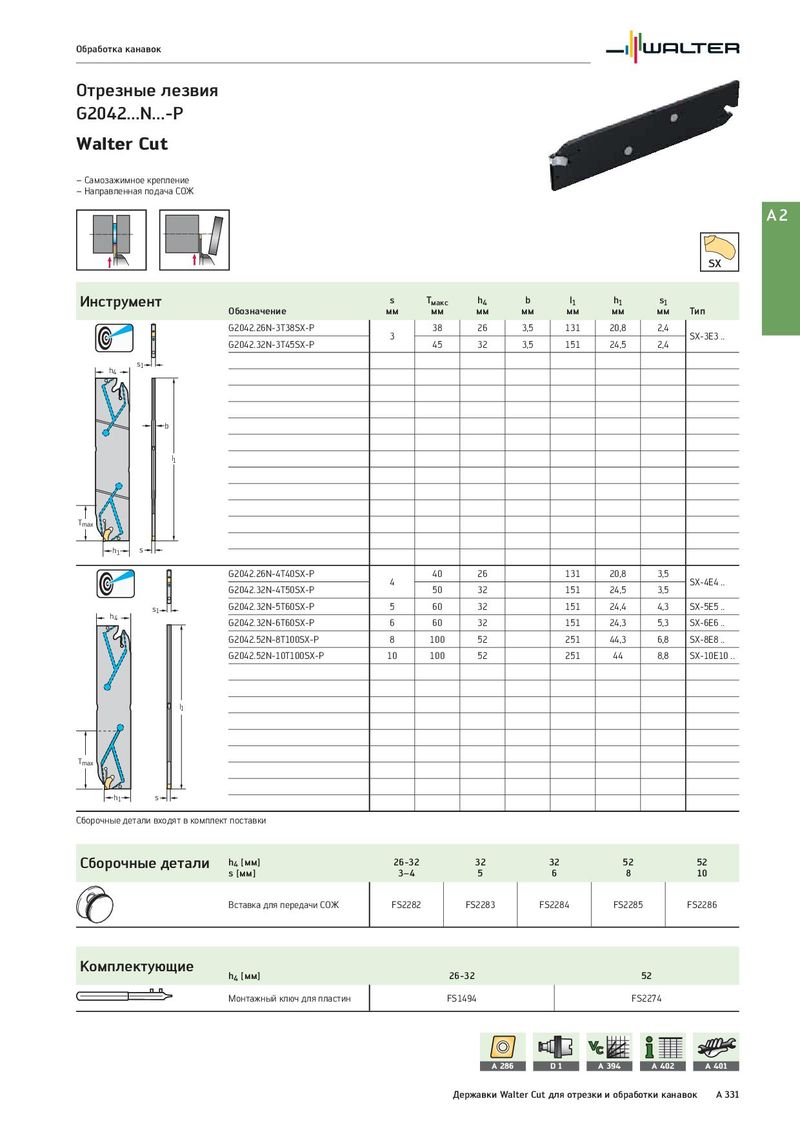

Обработка канавок Отрезные лезвия G2042...N...-P Walter Cut – Самозажимное крепление – Направленная подача СОЖ A2 SX Инструмент s Tмакс h4 b l1 h1 s1 Обозначение мм мм мм мм мм мм мм Тип G2042.26N-3T38SX-P 38 26 3,5 131 20,8 2,4 3 SX-3E3 .. G2042.32N-3T45SX-P 45 32 3,5 151 24,5 2,4 h4 s1 b l1 Tmax h1 s G2042.26N-4T40SX-P 40 26 131 20,8 3,5 4 SX-4E4 .. G2042.32N-4T50SX-P 50 32 151 24,5 3,5 s1 G2042.32N-5T60SX-P 5 60 32 151 24,4 4,3 SX-5E5 .. h4 G2042.32N-6T60SX-P 6 60 32 151 24,3 5,3 SX-6E6 .. G2042.52N-8T100SX-P 8 100 52 251 44,3 6,8 SX-8E8 .. G2042.52N-10T100SX-P 10 100 52 251 44 8,8 SX-10E10 .. l1 Tmax h1 s Сборочные детали входят в комплект поставки Сборочные детали h4 [мм] 26-32 32 32 52 52 s [мм] 3–4 5 6 8 10 Вставка для передачи СОЖ FS2282 FS2283 FS2284 FS2285 FS2286 Комплектующие h4 [мм] 26-32 52 Монтажный ключ для пластин FS1494 FS2274 A 286 D1 A 394 A 402 A 401 Державки Walter Cut для отрезки и обработки канавок A 331
