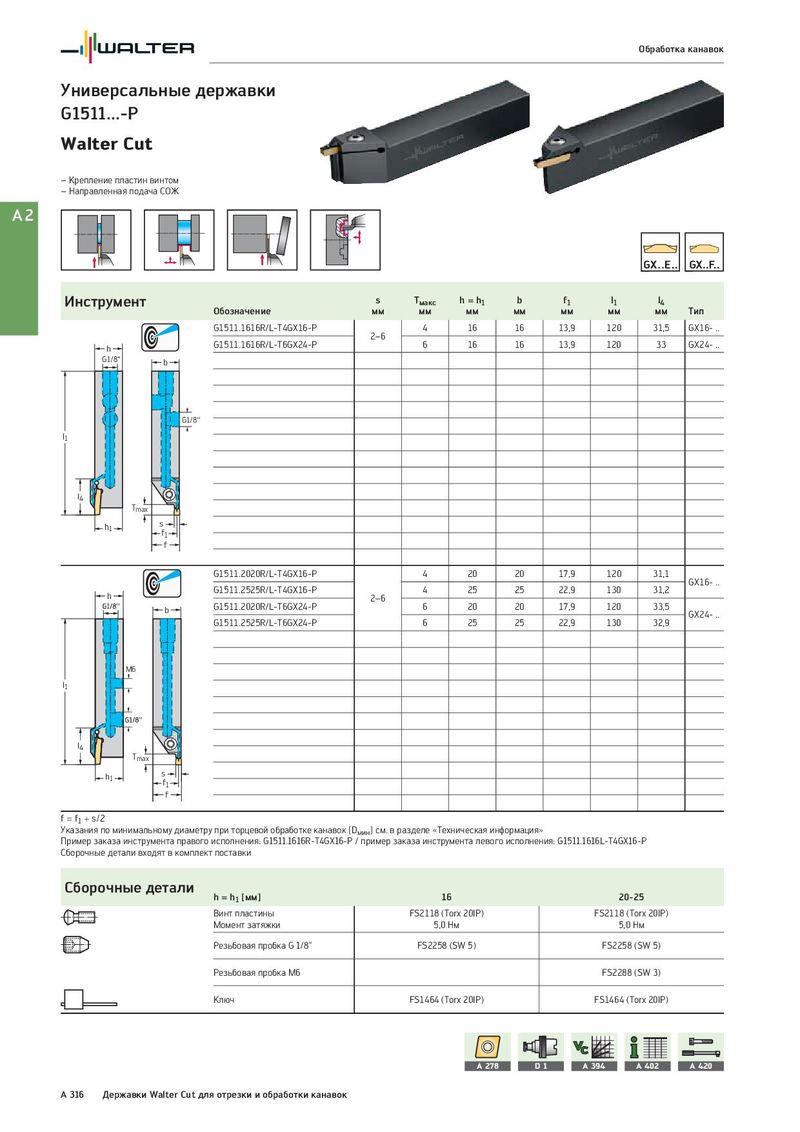

Обработка канавок Универсальные державки G1511...-P Walter Cut – Крепление пластин винтом – Направленная подача СОЖ A2 Инструмент s Tмакс h = h1 b f1 l1 l4 Обозначение мм мм мм мм мм мм мм Тип G1511.1616R/L-T4GX16-P 4 16 16 13,9 120 31,5 GX16- .. 2–6 h G1511.1616R/L-T6GX24-P 6 16 16 13,9 120 33 GX24- .. G1/8'' b G1/8'' l1 l4 Tmax h1 s f1 f G1511.2020R/L-T4GX16-P 4 20 20 17,9 120 31,1 GX16- .. h G1511.2525R/L-T4GX16-P 4 25 25 22,9 130 31,2 '' 2–6 b G1511.2020R/L-T6GX24-P 6 20 20 17,9 120 33,5 GX24- .. G1511.2525R/L-T6GX24-P 6 25 25 22,9 130 32,9 M6 l1 '' l4 Tmax h1 s f1 f f = f1 + s/2 Указания по минимальному диаметру при торцевой обработке канавок [Dмин] см. в разделе «Техническая информация» Пример заказа инструмента правого исполнения: G1511.1616R-T4GX16-P / пример заказа инструмента левого исполнения: G1511.1616L-T4GX16-P Сборочные детали входят в комплект поставки Сборочные детали h = h1 [мм] 16 20-25 Винт пластины FS2118 (Torx 20IP) FS2118 (Torx 20IP) Момент затяжки 5,0 Нм 5,0 Нм Резьбовая пробка G 1/8" FS2258 (SW 5) FS2258 (SW 5) Резьбовая пробка M6 FS2288 (SW 3) Ключ FS1464 (Torx 20IP) FS1464 (Torx 20IP) A 278 D1 A 394 A 402 A 420 A 316 Державки Walter Cut для отрезки и обработки канавок
