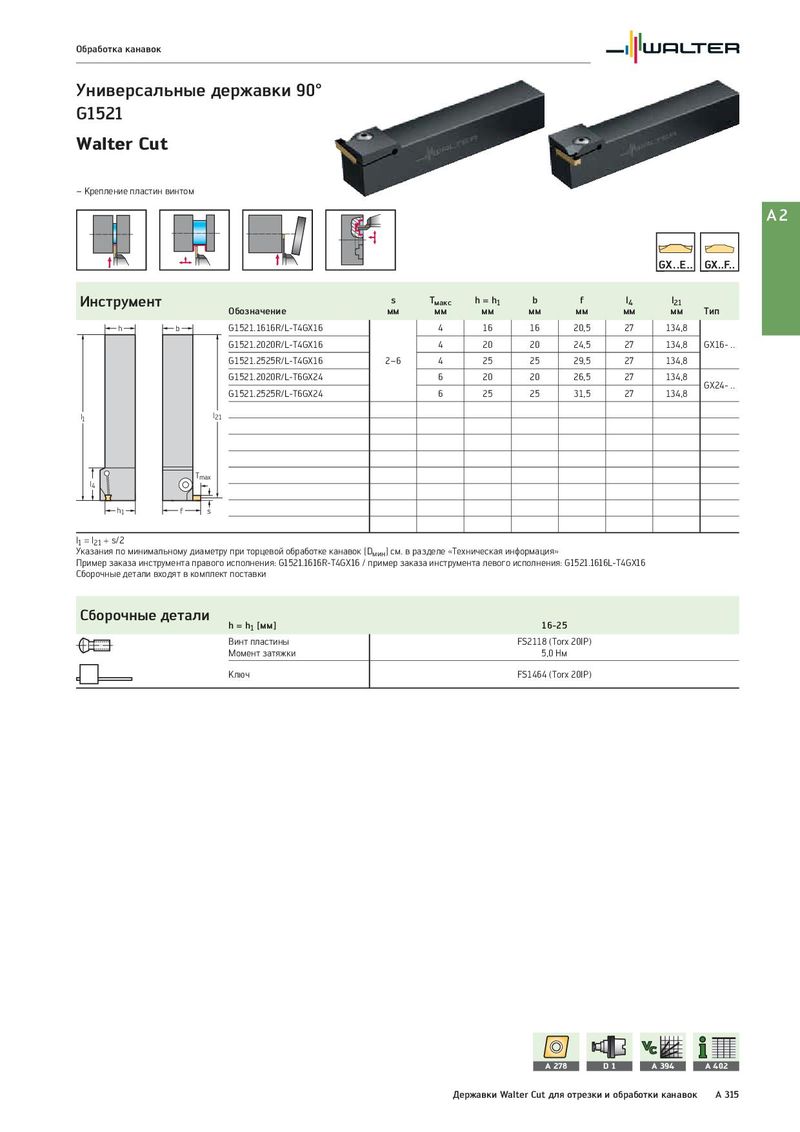

Обработка канавок Универсальные державки 90° G1521 Walter Cut – Крепление пластин винтом A2 Инструмент s Tмакс h = h1 b f l4 l21 Обозначение мм мм мм мм мм мм мм Тип h b G1521.1616R/L-T4GX16 4 16 16 20,5 27 134,8 G1521.2020R/L-T4GX16 4 20 20 24,5 27 134,8 GX16- .. G1521.2525R/L-T4GX16 2–6 4 25 25 29,5 27 134,8 G1521.2020R/L-T6GX24 6 20 20 26,5 27 134,8 GX24- .. G1521.2525R/L-T6GX24 6 25 25 31,5 27 134,8 l1 l21 l4 Tmax h1 f s l1 = l21 + s/2 Указания по минимальному диаметру при торцевой обработке канавок [Dмин] см. в разделе «Техническая информация» Пример заказа инструмента правого исполнения: G1521.1616R-T4GX16 / пример заказа инструмента левого исполнения: G1521.1616L-T4GX16 Сборочные детали входят в комплект поставки Сборочные детали h = h1 [мм] 16-25 Винт пластины FS2118 (Torx 20IP) Момент затяжки 5,0 Нм Ключ FS1464 (Torx 20IP) A 278 D1 A 394 A 402 Державки Walter Cut для отрезки и обработки канавок A 315
