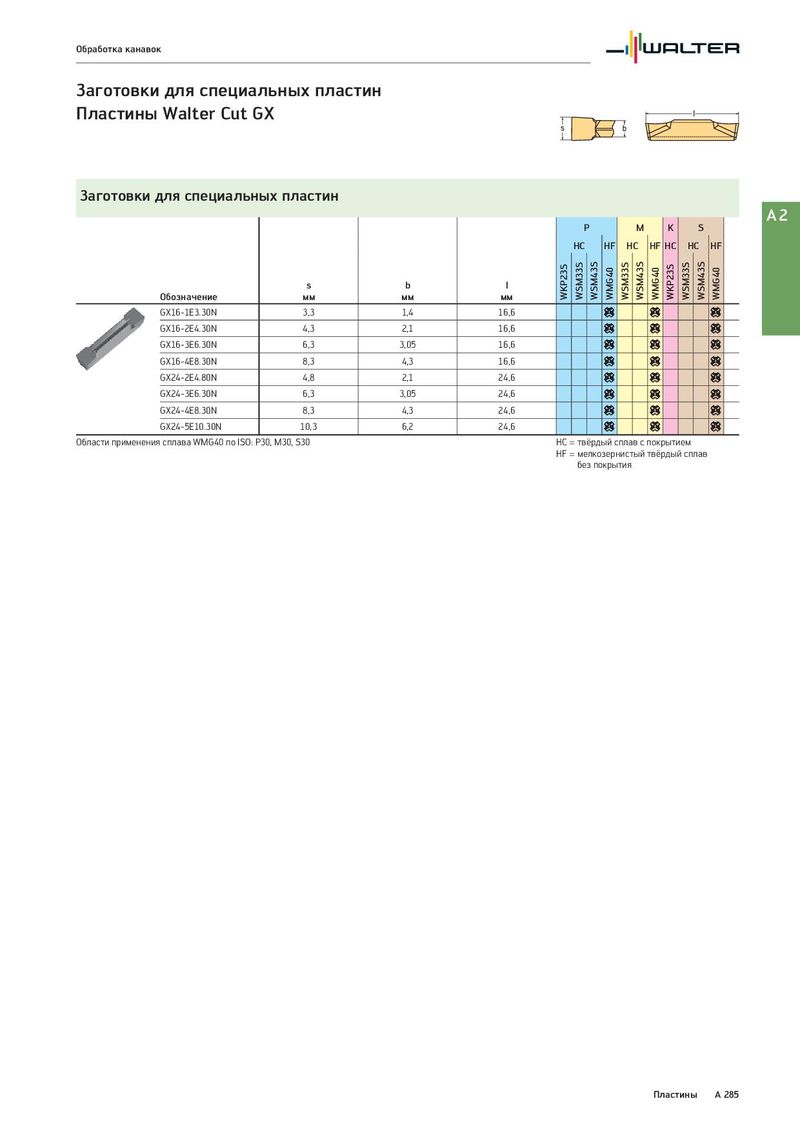

Общий каталог Walter 2017 - страница 301

Обработка канавок Заготовки для специальных пластин Пластины Walter Cut GX Заготовки для специальных пластин A2 P M K S HC HF HC HF HC HC HF s b l WKP23S WSM33S WSM43S WMG40 WSM33S WSM43S WMG40 WKP23S WSM33S WSM43S WMG40 Обозначение мм мм мм GX16-1E3.30N 3,3 1,4 16,6 c c c GX16-2E4.30N 4,3 2,1 16,6 c c c GX16-3E6.30N 6,3 3,05 16,6 c c c GX16-4E8.30N 8,3 4,3 16,6 c c c GX24-2E4.80N 4,8 2,1 24,6 c c c GX24-3E6.30N 6,3 3,05 24,6 c c c GX24-4E8.30N 8,3 4,3 24,6 c c c GX24-5E10.30N 10,3 6,2 24,6 c c c Области применения сплава WMG40 по ISO: P30, M30, S30 HC = твёрдый сплав с покрытием HF = мелкозернистый твёрдый сплав без покрытия Пластины A 285
