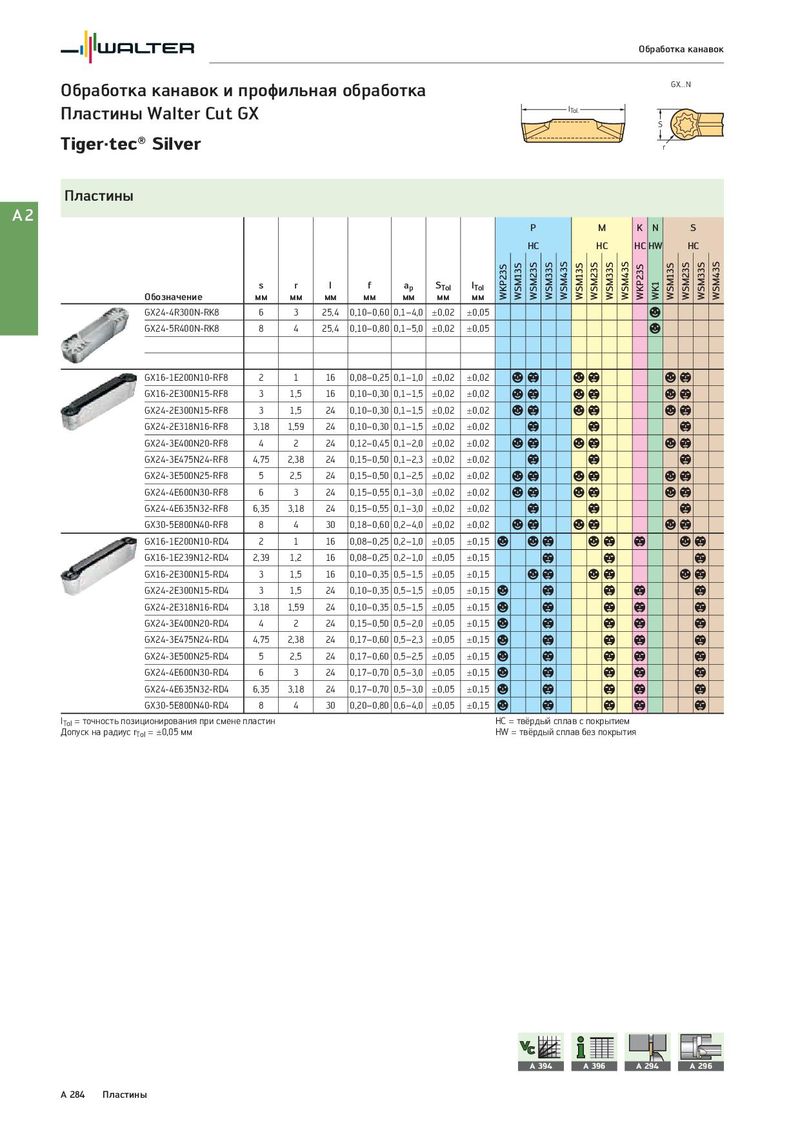

Обработка канавок Обработка канавок и профильная обработка GX...N Пластины Walter Cut GX lTol. S Tiger·tec® Silver r Пластины A2 P M K N S HC HC HC HW HC s r l f ap STol lTol WKP23S WSM13S WSM23S WSM33S WSM43S WSM13S WSM23S WSM33S WSM43S WKP23S WK1 WSM13S WSM23S WSM33S WSM43S Обозначение мм мм мм мм мм мм мм GX24-4R300N-RK8 6 3 25,4 0,10–0,60 0,1–4,0 ±0,02 ±0,05 a GX24-5R400N-RK8 8 4 25,4 0,10–0,80 0,1–5,0 ±0,02 ±0,05 a GX16-1E200N10-RF8 2 1 16 0,08–0,25 0,1–1,0 ±0,02 ±0,02 ab ab a b GX16-2E300N15-RF8 3 1,5 16 0,10–0,30 0,1–1,5 ±0,02 ±0,02 ab ab a b GX24-2E300N15-RF8 3 1,5 24 0,10–0,30 0,1–1,5 ±0,02 ±0,02 ab ab a b GX24-2E318N16-RF8 3,18 1,59 24 0,10–0,30 0,1–1,5 ±0,02 ±0,02 b b b GX24-3E400N20-RF8 4 2 24 0,12–0,45 0,1–2,0 ±0,02 ±0,02 ab ab a b GX24-3E475N24-RF8 4,75 2,38 24 0,15–0,50 0,1–2,3 ±0,02 ±0,02 b b b GX24-3E500N25-RF8 5 2,5 24 0,15–0,50 0,1–2,5 ±0,02 ±0,02 ab ab a b GX24-4E600N30-RF8 6 3 24 0,15–0,55 0,1–3,0 ±0,02 ±0,02 ab ab a b GX24-4E635N32-RF8 6,35 3,18 24 0,15–0,55 0,1–3,0 ±0,02 ±0,02 b b b GX30-5E800N40-RF8 8 4 30 0,18–0,60 0,2–4,0 ±0,02 ±0,02 ab ab a b GX16-1E200N10-RD4 2 1 16 0,08–0,25 0,2–1,0 ±0,05 ±0,15 a ab ab b ab GX16-1E239N12-RD4 2,39 1,2 16 0,08–0,25 0,2–1,0 ±0,05 ±0,15 b b b GX16-2E300N15-RD4 3 1,5 16 0,10–0,35 0,5–1,5 ±0,05 ±0,15 ab ab ab GX24-2E300N15-RD4 3 1,5 24 0,10–0,35 0,5–1,5 ±0,05 ±0,15 a b b b b GX24-2E318N16-RD4 3,18 1,59 24 0,10–0,35 0,5–1,5 ±0,05 ±0,15 a b b b b GX24-3E400N20-RD4 4 2 24 0,15–0,50 0,5–2,0 ±0,05 ±0,15 a b b b b GX24-3E475N24-RD4 4,75 2,38 24 0,17–0,60 0,5–2,3 ±0,05 ±0,15 a b b b b GX24-3E500N25-RD4 5 2,5 24 0,17–0,60 0,5–2,5 ±0,05 ±0,15 a b b b b GX24-4E600N30-RD4 6 3 24 0,17–0,70 0,5–3,0 ±0,05 ±0,15 a b b b b GX24-4E635N32-RD4 6,35 3,18 24 0,17–0,70 0,5–3,0 ±0,05 ±0,15 a b b b b GX30-5E800N40-RD4 8 4 30 0,20–0,80 0,6–4,0 ±0,05 ±0,15 a b b b b lTol = точность позиционирования при смене пластин HC = твёрдый сплав с покрытием Допуск на радиус rTol = ±0,05 мм HW = твёрдый сплав без покрытия A 394 A 396 A 294 A 296 A 284 Пластины
