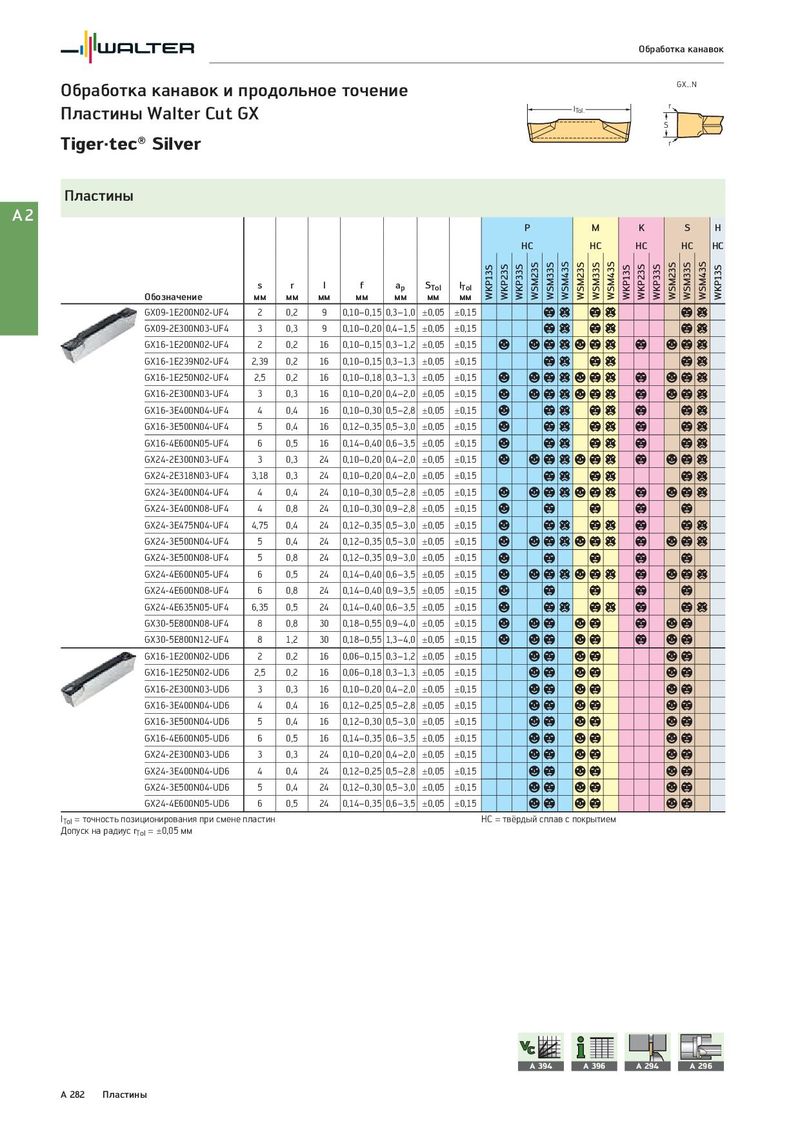

Общий каталог Walter 2017 - страница 298

Обработка канавок Обработка канавок и продольное точение GX...N Пластины Walter Cut GX lTol. r S Tiger·tec® Silver r Пластины A2 P M K S H HC HC HC HC HC s r l f ap STol lTol WKP13S WKP23S WKP33S WSM23S WSM33S WSM43S WSM23S WSM33S WSM43S WKP13S WKP23S WKP33S WSM23S WSM33S WSM43S WKP13S Обозначение мм мм мм мм мм мм мм GX09-1E200N02-UF4 2 0,2 9 0,10–0,15 0,3–1,0 ±0,05 ±0,15 bc bc b c GX09-2E300N03-UF4 3 0,3 9 0,10–0,20 0,4–1,5 ±0,05 ±0,15 bc bc b c GX16-1E200N02-UF4 2 0,2 16 0,10–0,15 0,3–1,2 ±0,05 ±0,15 a abcabc b a b c GX16-1E239N02-UF4 2,39 0,2 16 0,10–0,15 0,3–1,3 ±0,05 ±0,15 bc bc b c GX16-1E250N02-UF4 2,5 0,2 16 0,10–0,18 0,3–1,3 ±0,05 ±0,15 a abcabc b a b c GX16-2E300N03-UF4 3 0,3 16 0,10–0,20 0,4–2,0 ±0,05 ±0,15 a abcabc b a b c GX16-3E400N04-UF4 4 0,4 16 0,10–0,30 0,5–2,8 ±0,05 ±0,15 a bc bc b b c GX16-3E500N04-UF4 5 0,4 16 0,12–0,35 0,5–3,0 ±0,05 ±0,15 a bc bc b b c GX16-4E600N05-UF4 6 0,5 16 0,14–0,40 0,6–3,5 ±0,05 ±0,15 a bc bc b b c GX24-2E300N03-UF4 3 0,3 24 0,10–0,20 0,4–2,0 ±0,05 ±0,15 a abcabc b a b c GX24-2E318N03-UF4 3,18 0,3 24 0,10–0,20 0,4–2,0 ±0,05 ±0,15 bc bc b c GX24-3E400N04-UF4 4 0,4 24 0,10–0,30 0,5–2,8 ±0,05 ±0,15 a abcabc b a b c GX24-3E400N08-UF4 4 0,8 24 0,10–0,30 0,9–2,8 ±0,05 ±0,15 a b b b b GX24-3E475N04-UF4 4,75 0,4 24 0,12–0,35 0,5–3,0 ±0,05 ±0,15 a bc bc b b c GX24-3E500N04-UF4 5 0,4 24 0,12–0,35 0,5–3,0 ±0,05 ±0,15 a abcabc b a b c GX24-3E500N08-UF4 5 0,8 24 0,12–0,35 0,9–3,0 ±0,05 ±0,15 a b b b b GX24-4E600N05-UF4 6 0,5 24 0,14–0,40 0,6–3,5 ±0,05 ±0,15 a abcabc b a b c GX24-4E600N08-UF4 6 0,8 24 0,14–0,40 0,9–3,5 ±0,05 ±0,15 a b b b b GX24-4E635N05-UF4 6,35 0,5 24 0,14–0,40 0,6–3,5 ±0,05 ±0,15 a bc bc b b c GX30-5E800N08-UF4 8 0,8 30 0,18–0,55 0,9–4,0 ±0,05 ±0,15 a ab ab b a b GX30-5E800N12-UF4 8 1,2 30 0,18–0,55 1,3–4,0 ±0,05 ±0,15 a ab ab b a b GX16-1E200N02-UD6 2 0,2 16 0,06–0,15 0,3–1,2 ±0,05 ±0,15 ab ab a b GX16-1E250N02-UD6 2,5 0,2 16 0,06–0,18 0,3–1,3 ±0,05 ±0,15 ab ab a b GX16-2E300N03-UD6 3 0,3 16 0,10–0,20 0,4–2,0 ±0,05 ±0,15 ab ab a b GX16-3E400N04-UD6 4 0,4 16 0,12–0,25 0,5–2,8 ±0,05 ±0,15 ab ab a b GX16-3E500N04-UD6 5 0,4 16 0,12–0,30 0,5–3,0 ±0,05 ±0,15 ab ab a b GX16-4E600N05-UD6 6 0,5 16 0,14–0,35 0,6–3,5 ±0,05 ±0,15 ab ab a b GX24-2E300N03-UD6 3 0,3 24 0,10–0,20 0,4–2,0 ±0,05 ±0,15 ab ab a b GX24-3E400N04-UD6 4 0,4 24 0,12–0,25 0,5–2,8 ±0,05 ±0,15 ab ab a b GX24-3E500N04-UD6 5 0,4 24 0,12–0,30 0,5–3,0 ±0,05 ±0,15 ab ab a b GX24-4E600N05-UD6 6 0,5 24 0,14–0,35 0,6–3,5 ±0,05 ±0,15 ab ab a b lTol = точность позиционирования при смене пластин HC = твёрдый сплав с покрытием Допуск на радиус rTol = ±0,05 мм A 394 A 396 A 294 A 296 A 282 Пластины
