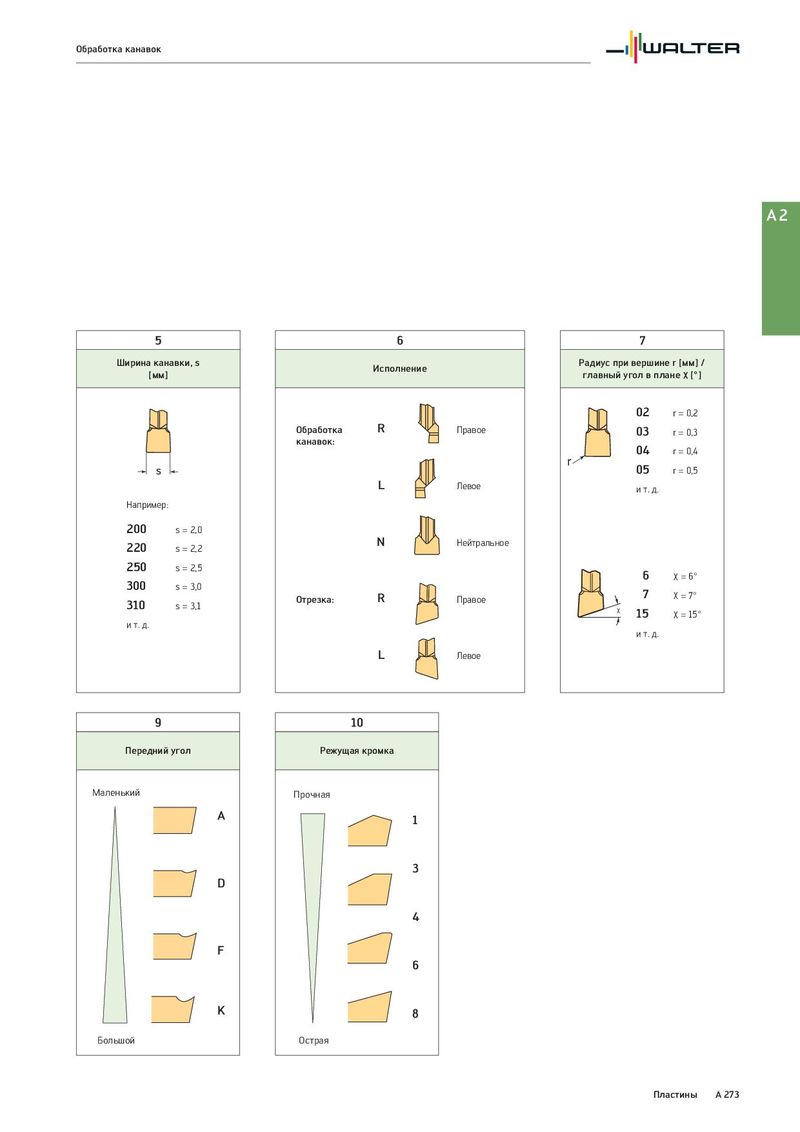

Обработка канавок A2 5 6 7 Ширина канавки, s Исполнение Радиус при вершине r [мм] / [мм] главный угол в плане χ [°] 02 r = 0,2 Обработка R Правое 03 r = 0,3 канавок: 04 r = 0,4 05 r = 0,5 L Левое и т. д. Например: 200 s = 2,0 220 s = 2,2 N Нейтральное 250 s = 2,5 6 χ = 6° 300 s = 3,0 7 χ = 7° 310 s = 3,1 Отрезка: R Правое χ 15 χ = 15° и т. д. и т. д. L Левое 9 10 Передний угол Режущая кромка Маленький Прочная A 1 3 D 4 F 6 K 8 Большой Острая Пластины A 273
