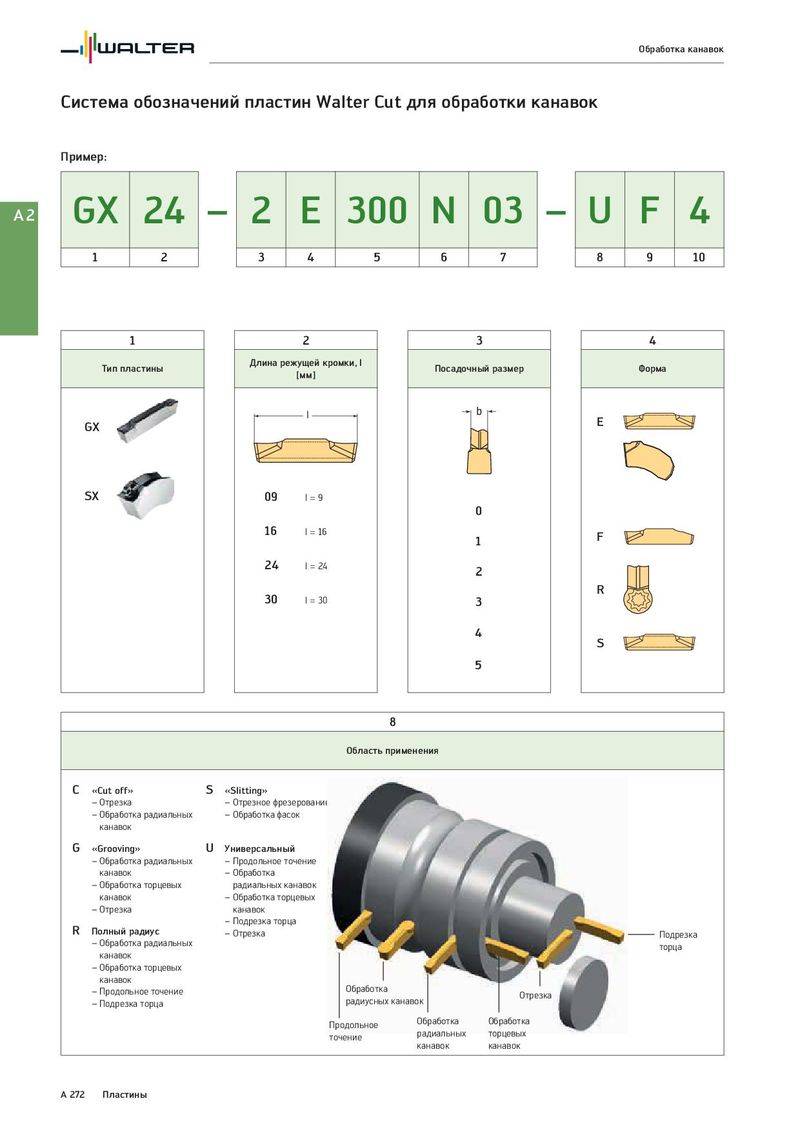

Обработка канавок Система обозначений пластин Walter Cut для обработки канавок Пример: A2 GX 24 – 2 E 300 N 03 – U F 4 1 2 3 4 5 6 7 8 9 10 1 2 3 4 Тип пластины Длина режущей кромки, l Посадочный размер Форма [мм] GX E SX 09 l=9 0 16 l = 16 F 1 24 l = 24 2 30 R l = 30 3 4 S 5 8 Область применения C «Cut off» S «Slitting» – Отрезка – Отрезное фрезерование – Обработка радиальных – Обработка фасок канавок G «Grooving» U Универсальный – Обработка радиальных – Продольное точение канавок – Обработка – Обработка торцевых радиальных канавок канавок – Обработка торцевых – Отрезка канавок – Подрезка торца R Полный радиус – Отрезка Подрезка – Обработка радиальных торца канавок – Обработка торцевых канавок – Продольное точение Обработка Отрезка – Подрезка торца радиусных канавок Продольное Обработка Обработка точение радиальных торцевых канавок канавок A 272 Пластины
