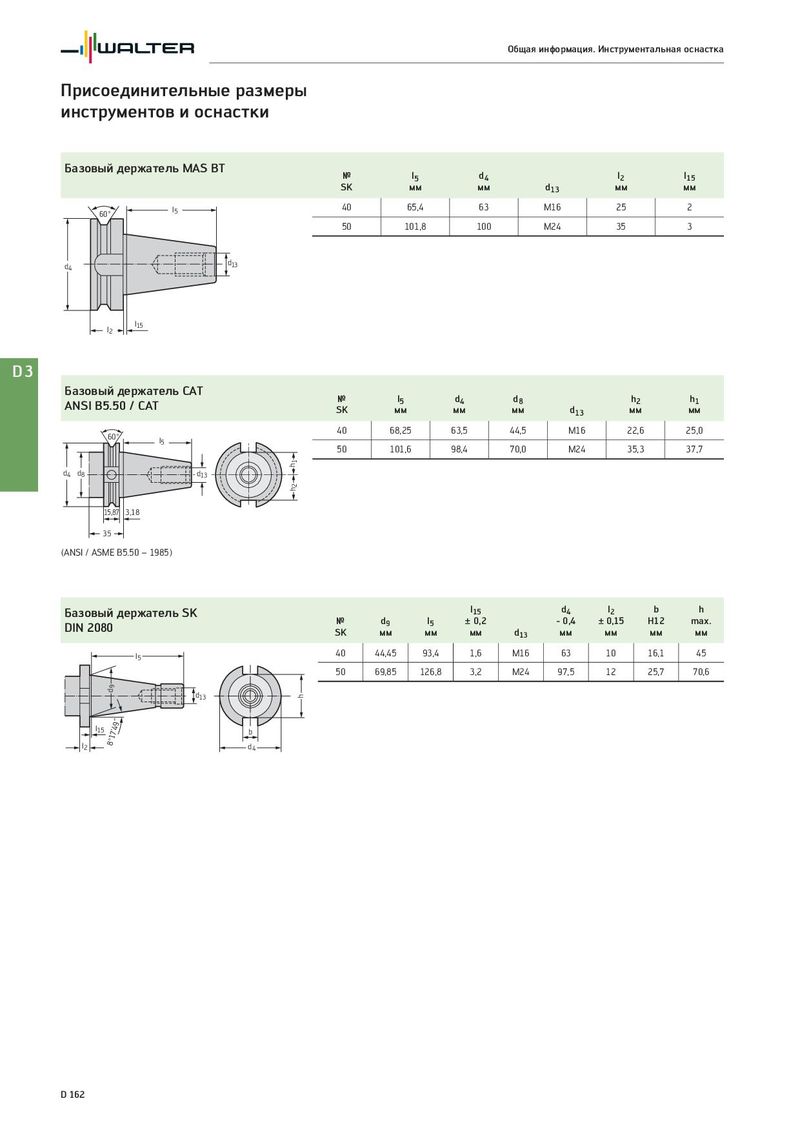

Общая информация. Инструментальная оснастка Присоединительные размеры инструментов и оснастки Базовый держатель MAS BT № l5 d4 l2 l15 SK мм мм d13 мм мм 60° l5 40 65,4 63 M16 25 2 50 101,8 100 M24 35 3 d4 d13 l2 l15 D3 Базовый держатель CAT № l5 d4 d8 h2 h1 ANSI B5.50 / CAT SK мм мм мм d13 мм мм 60° 40 68,25 63,5 44,5 M16 22,6 25,0 l5 50 101,6 98,4 70,0 M24 35,3 37,7 h1 d4 d8 d13 h2 15,87 3,18 35 (ANSI / ASME B5.50 – 1985) Базовый держатель SK l15 d4 l2 b h DIN 2080 № d9 l5 ± 0,2 - 0,4 ± 0,15 H12 max. SK мм мм мм d13 мм мм мм мм l5 40 44,45 93,4 1,6 M16 63 10 16,1 45 50 69,85 126,8 3,2 M24 97,5 12 25,7 70,6 d9 d13 h l15 8°17'49'' b l2 d4 D 162
