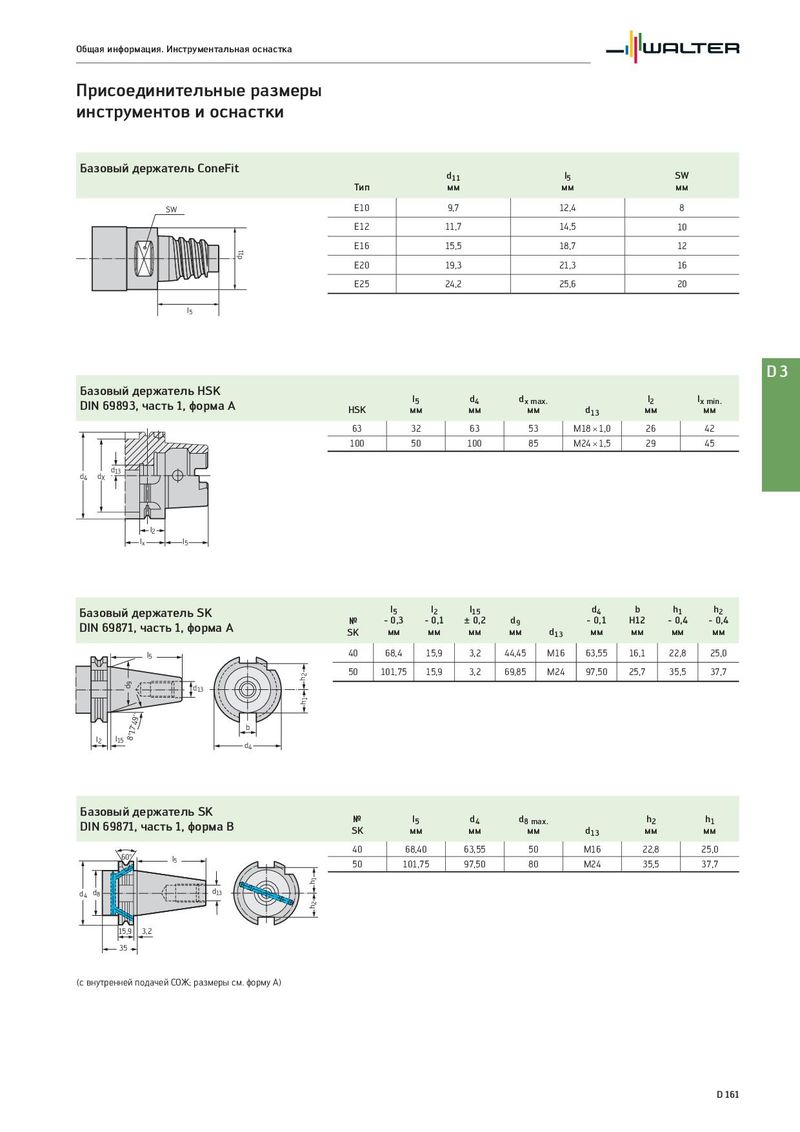

Общая информация. Инструментальная оснастка Присоединительные размеры инструментов и оснастки Базовый держатель ConeFit d11 l5 SW Тип мм мм мм SW E10 9,7 12,4 8 E12 11,7 14,5 10 d11 E16 15,5 18,7 12 E20 19,3 21,3 16 E25 24,2 25,6 20 l5 D3 Базовый держатель HSK l5 d4 dx max. l2 lx min. DIN 69893, часть 1, форма A HSK мм мм мм d13 мм мм 63 32 63 53 M18 × 1,0 26 42 100 50 100 85 M24 × 1,5 29 45 d4 dX d13 l2 lx l5 Базовый держатель SK l5 l2 l15 d4 b h1 h2 DIN 69871, часть 1, форма A № - 0,3 - 0,1 ± 0,2 d9 - 0,1 H12 - 0,4 - 0,4 SK мм мм мм мм d13 мм мм мм мм l5 40 68,4 15,9 3,2 44,45 M16 63,55 16,1 22,8 25,0 h2 50 101,75 15,9 3,2 69,85 M24 97,50 25,7 35,5 37,7 d9 d13 h1 8°17'49'' b l2 l15 d4 Базовый держатель SK № l5 d4 d8 max. h2 h1 DIN 69871, часть 1, форма B SK мм мм мм d13 мм мм 40 68,40 63,55 50 M16 22,8 25,0 60° l5 50 101,75 97,50 80 M24 35,5 37,7 h1 d4 d8 d13 h2 15,9 3,2 35 (с внутренней подачей СОЖ; размеры см. форму A) D 161
