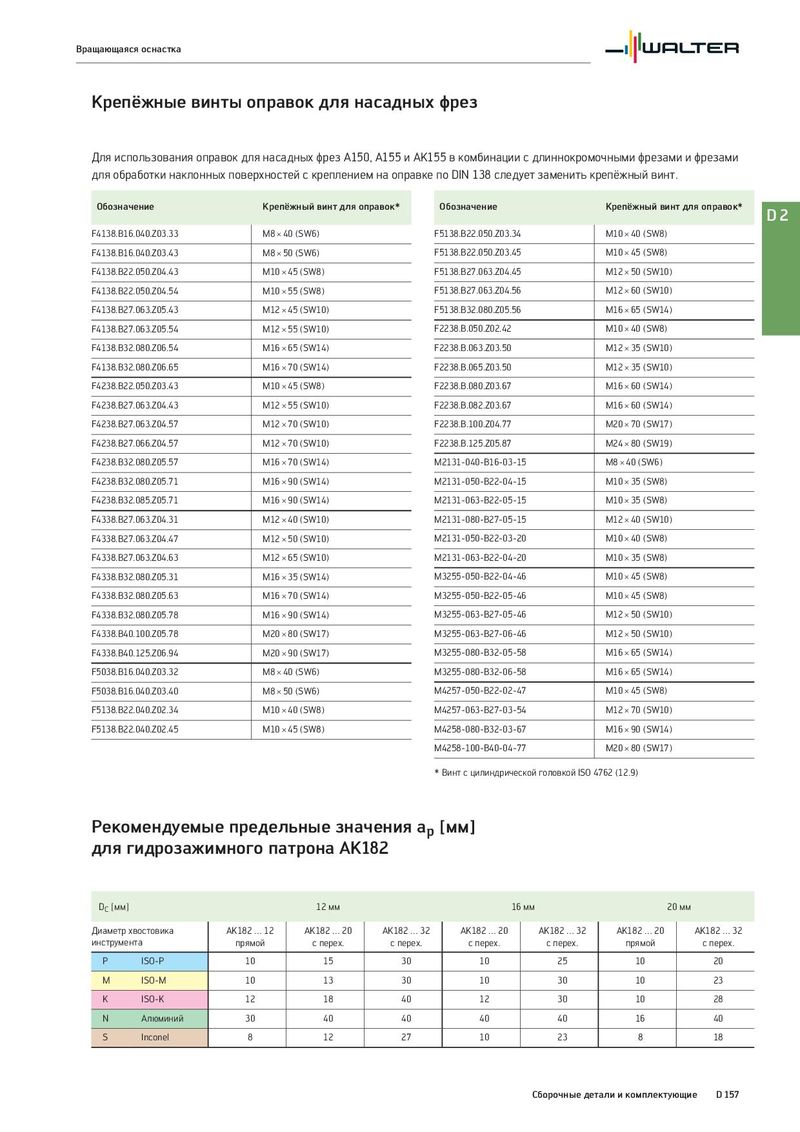

Вращающаяся оснастка Крепёжные винты оправок для насадных фрез Для использования оправок для насадных фрез A150, A155 и AK155 в комбинации с длиннокромочными фрезами и фрезами для обработки наклонных поверхностей с креплением на оправке по DIN 138 следует заменить крепёжный винт. Обозначение Крепёжный винт для оправок* Обозначение Крепёжный винт для оправок* D2 F4138.B16.040.Z03.33 M8 × 40 (SW6) F5138.B22.050.Z03.34 M10 × 40 (SW8) F4138.B16.040.Z03.43 M8 × 50 (SW6) F5138.B22.050.Z03.45 M10 × 45 (SW8) F4138.B22.050.Z04.43 M10 × 45 (SW8) F5138.B27.063.Z04.45 M12 × 50 (SW10) F4138.B22.050.Z04.54 M10 × 55 (SW8) F5138.B27.063.Z04.56 M12 × 60 (SW10) F4138.B27.063.Z05.43 M12 × 45 (SW10) F5138.B32.080.Z05.56 M16 × 65 (SW14) F4138.B27.063.Z05.54 M12 × 55 (SW10) F2238.B.050.Z02.42 M10 × 40 (SW8) F4138.B32.080.Z06.54 M16 × 65 (SW14) F2238.B.063.Z03.50 M12 × 35 (SW10) F4138.B32.080.Z06.65 M16 × 70 (SW14) F2238.B.065.Z03.50 M12 × 35 (SW10) F4238.B22.050.Z03.43 M10 × 45 (SW8) F2238.B.080.Z03.67 M16 × 60 (SW14) F4238.B27.063.Z04.43 M12 × 55 (SW10) F2238.B.082.Z03.67 M16 × 60 (SW14) F4238.B27.063.Z04.57 M12 × 70 (SW10) F2238.B.100.Z04.77 M20 × 70 (SW17) F4238.B27.066.Z04.57 M12 × 70 (SW10) F2238.B.125.Z05.87 M24 × 80 (SW19) F4238.B32.080.Z05.57 M16 × 70 (SW14) M2131-040-B16-03-15 M8 × 40 (SW6) F4238.B32.080.Z05.71 M16 × 90 (SW14) M2131-050-B22-04-15 M10 × 35 (SW8) F4238.B32.085.Z05.71 M16 × 90 (SW14) M2131-063-B22-05-15 M10 × 35 (SW8) F4338.B27.063.Z04.31 M12 × 40 (SW10) M2131-080-B27-05-15 M12 × 40 (SW10) F4338.B27.063.Z04.47 M12 × 50 (SW10) M2131-050-B22-03-20 M10 × 40 (SW8) F4338.B27.063.Z04.63 M12 × 65 (SW10) M2131-063-B22-04-20 M10 × 35 (SW8) F4338.B32.080.Z05.31 M16 × 35 (SW14) M3255-050-B22-04-46 M10 × 45 (SW8) F4338.B32.080.Z05.63 M16 × 70 (SW14) M3255-050-B22-05-46 M10 × 45 (SW8) F4338.B32.080.Z05.78 M16 × 90 (SW14) M3255-063-B27-05-46 M12 × 50 (SW10) F4338.B40.100.Z05.78 M20 × 80 (SW17) M3255-063-B27-06-46 M12 × 50 (SW10) F4338.B40.125.Z06.94 M20 × 90 (SW17) M3255-080-B32-05-58 M16 × 65 (SW14) F5038.B16.040.Z03.32 M8 × 40 (SW6) M3255-080-B32-06-58 M16 × 65 (SW14) F5038.B16.040.Z03.40 M8 × 50 (SW6) M4257-050-B22-02-47 M10 × 45 (SW8) F5138.B22.040.Z02.34 M10 × 40 (SW8) M4257-063-B27-03-54 M12 × 70 (SW10) F5138.B22.040.Z02.45 M10 × 45 (SW8) M4258-080-B32-03-67 M16 × 90 (SW14) M4258-100-B40-04-77 M20 × 80 (SW17) * Винт с цилиндрической головкой ISO 4762 (12.9) Рекомендуемые предельные значения ap [мм] для гидрозажимного патрона AK182 DC [мм] 12 мм 16 мм 20 мм Диаметр хвостовика AK182 … 12 AK182 … 20 AK182 … 32 AK182 … 20 AK182 … 32 AK182 … 20 AK182 … 32 инструмента прямой с перех. с перех. с перех. с перех. прямой с перех. P ISO-P 10 15 30 10 25 10 20 M ISO-M 10 13 30 10 30 10 23 K ISO-K 12 18 40 12 30 10 28 N Алюминий 30 40 40 40 40 16 40 S Inconel 8 12 27 10 23 8 18 Сборочные детали и комплектующие D 157
