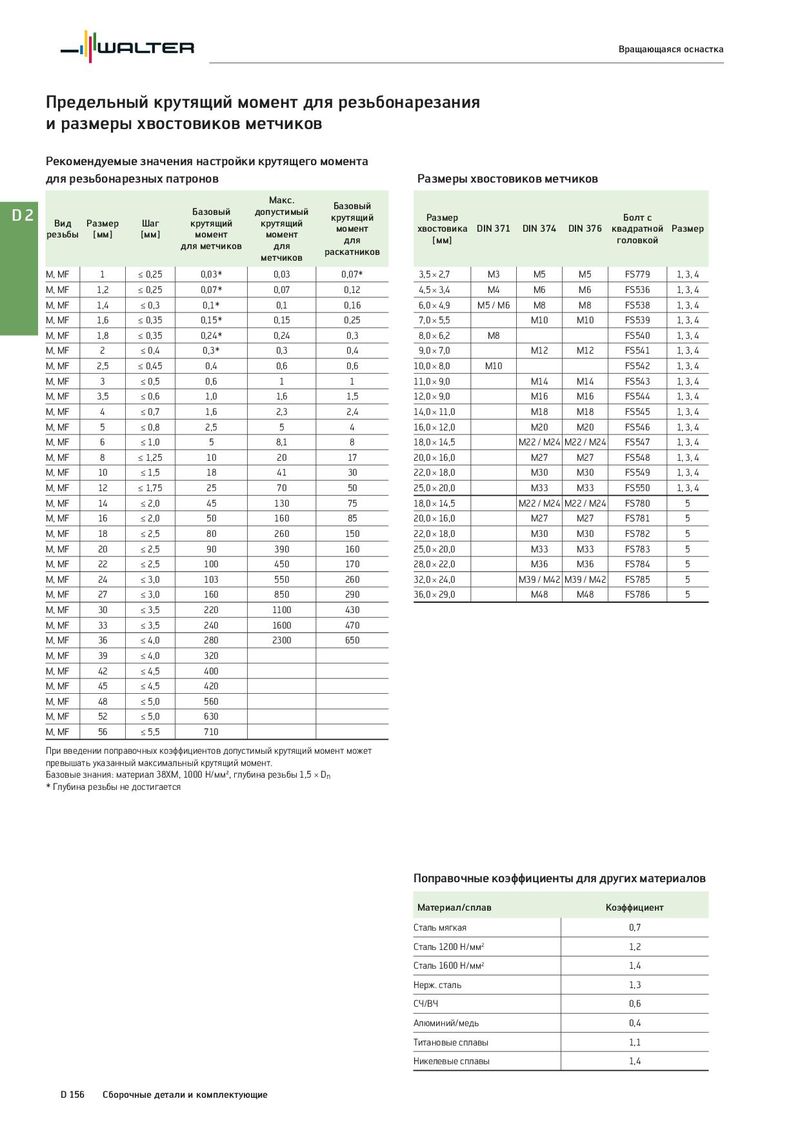

Общий каталог Walter 2017 - страница 2568

Вращающаяся оснастка Предельный крутящий момент для резьбонарезания и размеры хвостовиков метчиков Рекомендуемые значения настройки крутящего момента для резьбонарезных патронов Размеры хвостовиков метчиков Макс. Базовый D2 Базовый допустимый крутящий Размер Болт с Вид Размер Шаг крутящий крутящий момент хвостовика DIN 371 DIN 374 DIN 376 квадратной Размер резьбы [мм] [мм] момент момент для [мм] головкой для метчиков для раскатников метчиков M, MF 1 ≤ 0,25 0,03* 0,03 0,07* 3,5 × 2,7 M3 M5 M5 FS779 1, 3, 4 M, MF 1,2 ≤ 0,25 0,07* 0,07 0,12 4,5 × 3,4 M4 M6 M6 FS536 1, 3, 4 M, MF 1,4 ≤ 0,3 0,1* 0,1 0,16 6,0 × 4,9 M5 / M6 M8 M8 FS538 1, 3, 4 M, MF 1,6 ≤ 0,35 0,15* 0,15 0,25 7,0 × 5,5 M10 M10 FS539 1, 3, 4 M, MF 1,8 ≤ 0,35 0,24* 0,24 0,3 8,0 × 6,2 M8 FS540 1, 3, 4 M, MF 2 ≤ 0,4 0,3* 0,3 0,4 9,0 × 7,0 M12 M12 FS541 1, 3, 4 M, MF 2,5 ≤ 0,45 0,4 0,6 0,6 10,0 × 8,0 M10 FS542 1, 3, 4 M, MF 3 ≤ 0,5 0,6 1 1 11,0 × 9,0 M14 M14 FS543 1, 3, 4 M, MF 3,5 ≤ 0,6 1,0 1,6 1,5 12,0 × 9,0 M16 M16 FS544 1, 3, 4 M, MF 4 ≤ 0,7 1,6 2,3 2,4 14,0 × 11,0 M18 M18 FS545 1, 3, 4 M, MF 5 ≤ 0,8 2,5 5 4 16,0 × 12,0 M20 M20 FS546 1, 3, 4 M, MF 6 ≤ 1,0 5 8,1 8 18,0 × 14,5 M22 / M24 M22 / M24 FS547 1, 3, 4 M, MF 8 ≤ 1,25 10 20 17 20,0 × 16,0 M27 M27 FS548 1, 3, 4 M, MF 10 ≤ 1,5 18 41 30 22,0 × 18,0 M30 M30 FS549 1, 3, 4 M, MF 12 ≤ 1,75 25 70 50 25,0 × 20,0 M33 M33 FS550 1, 3, 4 M, MF 14 ≤ 2,0 45 130 75 18,0 × 14,5 M22 / M24 M22 / M24 FS780 5 M, MF 16 ≤ 2,0 50 160 85 20,0 × 16,0 M27 M27 FS781 5 M, MF 18 ≤ 2,5 80 260 150 22,0 × 18,0 M30 M30 FS782 5 M, MF 20 ≤ 2,5 90 390 160 25,0 × 20,0 M33 M33 FS783 5 M, MF 22 ≤ 2,5 100 450 170 28,0 × 22,0 M36 M36 FS784 5 M, MF 24 ≤ 3,0 103 550 260 32,0 × 24,0 M39 / M42 M39 / M42 FS785 5 M, MF 27 ≤ 3,0 160 850 290 36,0 × 29,0 M48 M48 FS786 5 M, MF 30 ≤ 3,5 220 1100 430 M, MF 33 ≤ 3,5 240 1600 470 M, MF 36 ≤ 4,0 280 2300 650 M, MF 39 ≤ 4,0 320 M, MF 42 ≤ 4,5 400 M, MF 45 ≤ 4,5 420 M, MF 48 ≤ 5,0 560 M, MF 52 ≤ 5,0 630 M, MF 56 ≤ 5,5 710 При введении поправочных коэффициентов допустимый крутящий момент может превышать указанный максимальный крутящий момент. Базовые знания: материал 38XM, 1000 Н/мм², глубина резьбы 1,5 × Dn * Глубина резьбы не достигается Поправочные коэффициенты для других материалов Материал/сплав Коэффициент Сталь мягкая 0,7 Сталь 1200 Н/мм2 1,2 Сталь 1600 Н/мм2 1,4 Нерж. сталь 1,3 СЧ/ВЧ 0,6 Алюминий/медь 0,4 Титановые сплавы 1,1 Никелевые сплавы 1,4 D 156 Сборочные детали и комплектующие
