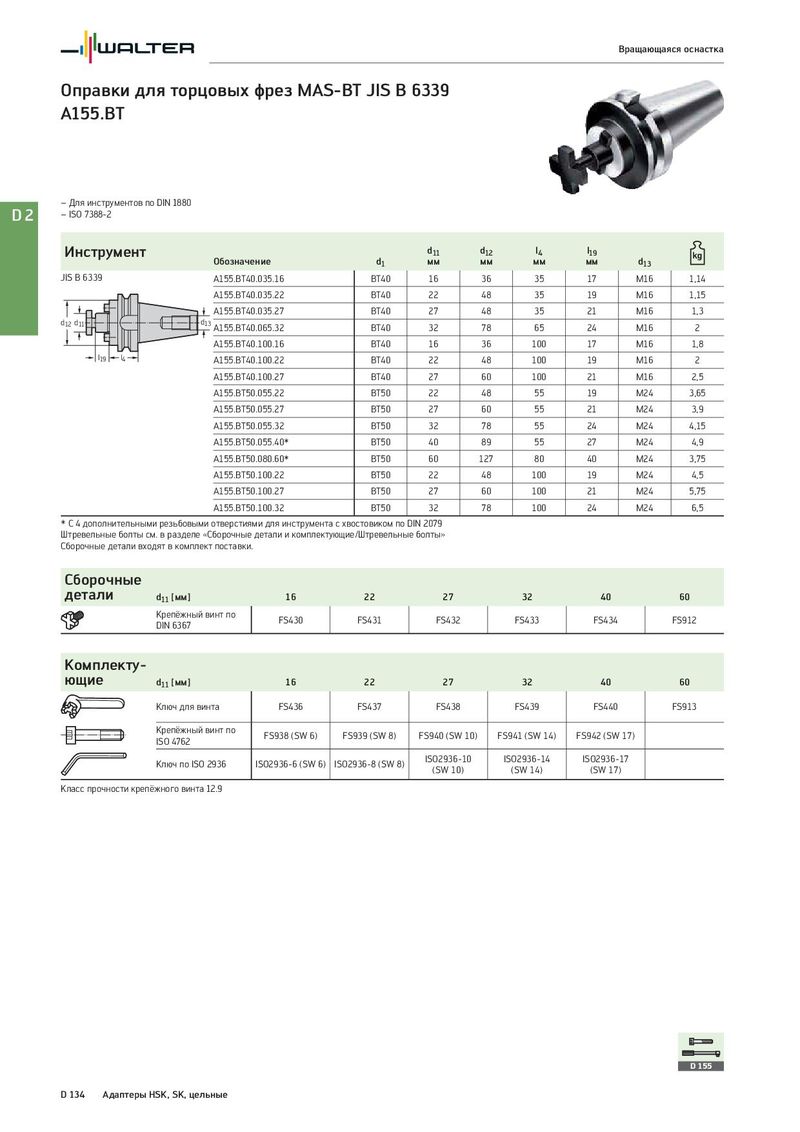

Общий каталог Walter 2017 - страница 2546

Вращающаяся оснастка Оправки для торцовых фрез MAS-BT JIS B 6339 A155.BT – Для инструментов по DIN 1880 D2 – ISO 7388-2 Инструмент d11 d12 l4 l19 Обозначение d1 мм мм мм мм d13 JIS B 6339 A155.BT40.035.16 BT40 16 36 35 17 M16 1,14 A155.BT40.035.22 BT40 22 48 35 19 M16 1,15 A155.BT40.035.27 BT40 27 48 35 21 M16 1,3 d12 d11 d13 A155.BT40.065.32 BT40 32 78 65 24 M16 2 A155.BT40.100.16 BT40 16 36 100 17 M16 1,8 l19 l4 A155.BT40.100.22 BT40 22 48 100 19 M16 2 A155.BT40.100.27 BT40 27 60 100 21 M16 2,5 A155.BT50.055.22 BT50 22 48 55 19 M24 3,65 A155.BT50.055.27 BT50 27 60 55 21 M24 3,9 A155.BT50.055.32 BT50 32 78 55 24 M24 4,15 A155.BT50.055.40* BT50 40 89 55 27 M24 4,9 A155.BT50.080.60* BT50 60 127 80 40 M24 3,75 A155.BT50.100.22 BT50 22 48 100 19 M24 4,5 A155.BT50.100.27 BT50 27 60 100 21 M24 5,75 A155.BT50.100.32 BT50 32 78 100 24 M24 6,5 * С 4 дополнительными резьбовыми отверстиями для инструмента с хвостовиком по DIN 2079 Штревельные болты см. в разделе «Сборочные детали и комплектующие/Штревельные болты» Сборочные детали входят в комплект поставки. Сборочные детали d11 [мм] 16 22 27 32 40 60 Крепёжный винт по FS430 FS431 FS432 FS433 FS434 FS912 DIN 6367 Комплекту- ющие d11 [мм] 16 22 27 32 40 60 Ключ для винта FS436 FS437 FS438 FS439 FS440 FS913 Крепёжный винт по FS938 (SW 6) FS939 (SW 8) FS940 (SW 10) FS941 (SW 14) FS942 (SW 17) ISO 4762 Ключ по ISO 2936 ISO2936-6 (SW 6) ISO2936-8 (SW 8) ISO2936-10 ISO2936-14 ISO2936-17 (SW 10) (SW 14) (SW 17) Класс прочности крепёжного винта 12.9 D 155 D 134 Адаптеры HSK, SK, цельные
