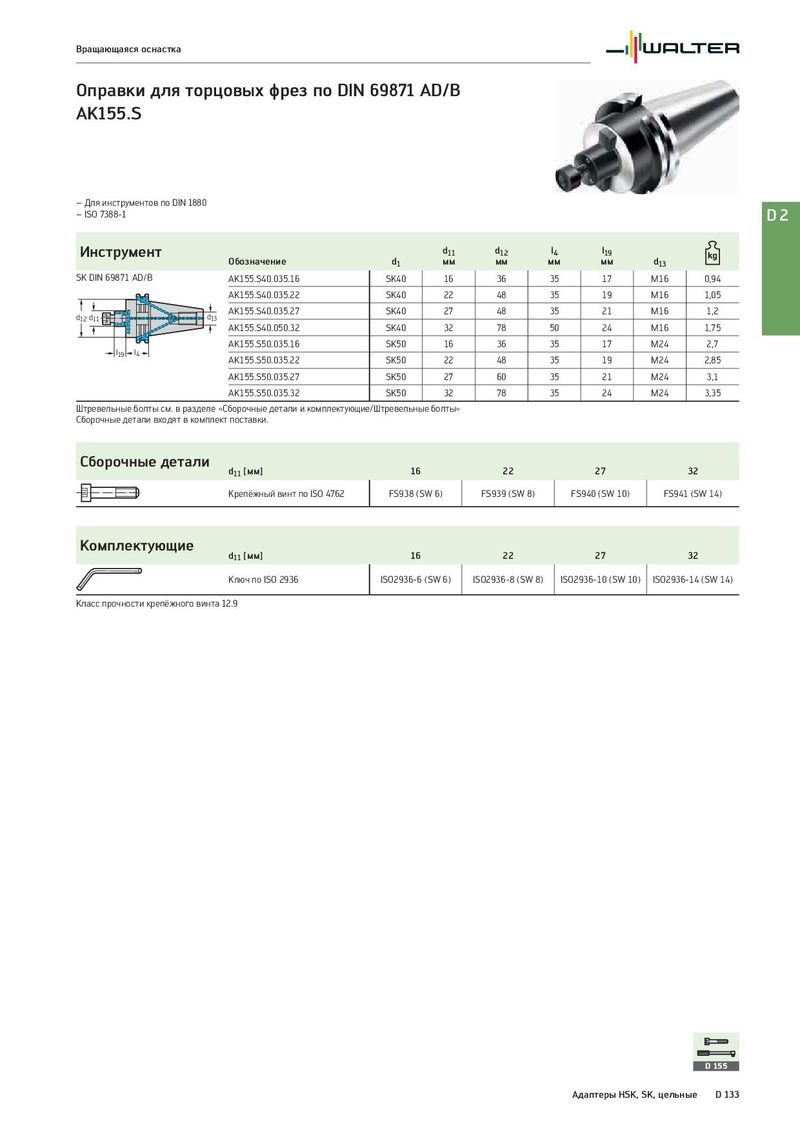

Вращающаяся оснастка Оправки для торцовых фрез по DIN 69871 AD/B AK155.S – Для инструментов по DIN 1880 – ISO 7388-1 D2 Инструмент d11 d12 l4 l19 Обозначение d1 мм мм мм мм d13 SK DIN 69871 AD/B AK155.S40.035.16 SK40 16 36 35 17 M16 0,94 AK155.S40.035.22 SK40 22 48 35 19 M16 1,05 d12 d11 d13 AK155.S40.035.27 SK40 27 48 35 21 M16 1,2 AK155.S40.050.32 SK40 32 78 50 24 M16 1,75 AK155.S50.035.16 SK50 16 36 35 17 M24 2,7 l19 l4 AK155.S50.035.22 SK50 22 48 35 19 M24 2,85 AK155.S50.035.27 SK50 27 60 35 21 M24 3,1 AK155.S50.035.32 SK50 32 78 35 24 M24 3,35 Штревельные болты см. в разделе «Сборочные детали и комплектующие/Штревельные болты» Сборочные детали входят в комплект поставки. Сборочные детали d11 [мм] 16 22 27 32 Крепёжный винт по ISO 4762 FS938 (SW 6) FS939 (SW 8) FS940 (SW 10) FS941 (SW 14) Комплектующие d11 [мм] 16 22 27 32 Ключ по ISO 2936 ISO2936-6 (SW 6) ISO2936-8 (SW 8) ISO2936-10 (SW 10) ISO2936-14 (SW 14) Класс прочности крепёжного винта 12.9 D 155 Адаптеры HSK, SK, цельные D 133
