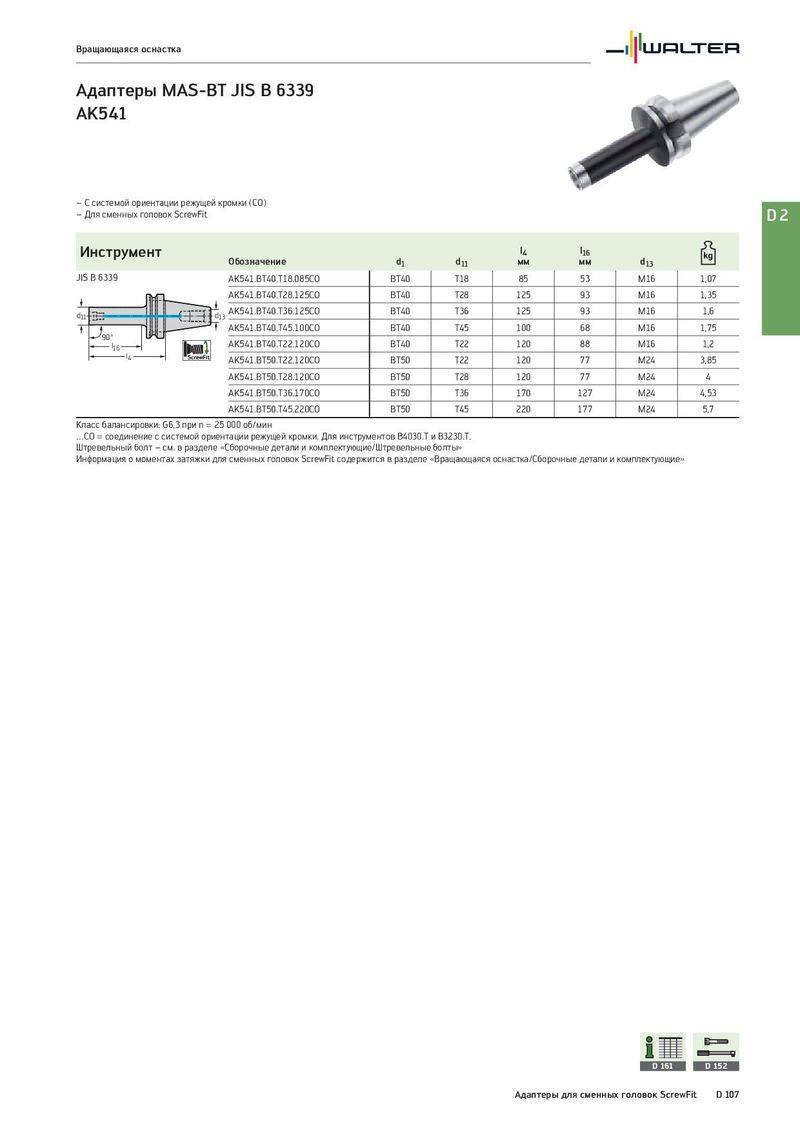

Вращающаяся оснастка Адаптеры MAS-BT JIS B 6339 AK541 – С системой ориентации режущей кромки (CO) – Для сменных головок ScrewFit D2 Инструмент l4 l16 Обозначение d1 d11 мм мм d13 JIS B 6339 AK541.BT40.T18.085CO BT40 T18 85 53 M16 1,07 AK541.BT40.T28.125CO BT40 T28 125 93 M16 1,35 d11 d13 AK541.BT40.T36.125CO BT40 T36 125 93 M16 1,6 AK541.BT40.T45.100CO BT40 T45 100 68 M16 1,75 90° AK541.BT40.T22.120CO BT40 T22 120 88 M16 1,2 l16 l4 AK541.BT50.T22.120CO BT50 T22 120 77 M24 3,85 AK541.BT50.T28.120CO BT50 T28 120 77 M24 4 AK541.BT50.T36.170CO BT50 T36 170 127 M24 4,53 AK541.BT50.T45.220CO BT50 T45 220 177 M24 5,7 Класс балансировки: G6,3 при n = 25 000 об/мин …CO = соединение с системой ориентации режущей кромки. Для инструментов B4030.T и B3230.T. Штревельный болт – см. в разделе «Сборочные детали и комплектующие/Штревельные болты» Информация о моментах затяжки для сменных головок ScrewFit содержится в разделе «Вращающаяся оснастка/Сборочные детали и комплектующие» D 161 D 152 Адаптеры для сменных головок ScrewFit D 107
