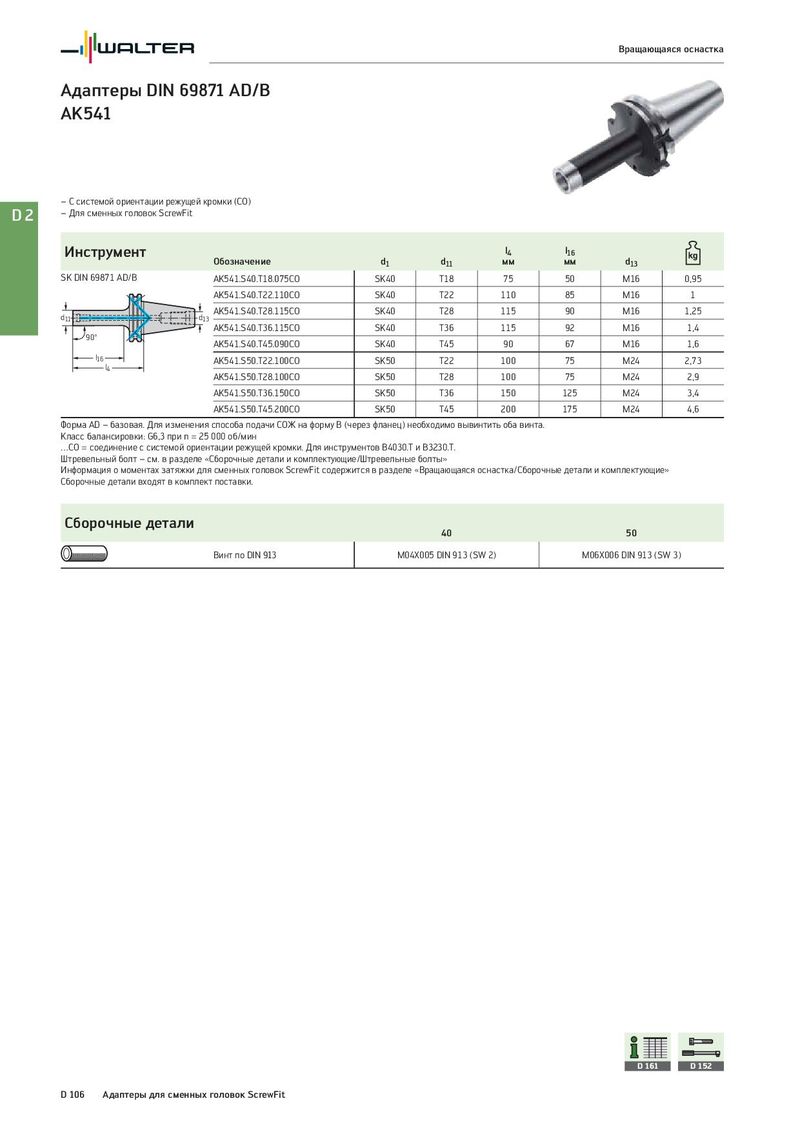

Вращающаяся оснастка Адаптеры DIN 69871 AD/B AK541 – С системой ориентации режущей кромки (CO) D2 – Для сменных головок ScrewFit Инструмент l4 l16 Обозначение d1 d11 мм мм d13 SK DIN 69871 AD/B AK541.S40.T18.075CO SK40 T18 75 50 M16 0,95 AK541.S40.T22.110CO SK40 T22 110 85 M16 1 d11 d13 AK541.S40.T28.115CO SK40 T28 115 90 M16 1,25 AK541.S40.T36.115CO SK40 T36 115 92 M16 1,4 90° AK541.S40.T45.090CO SK40 T45 90 67 M16 1,6 l16 AK541.S50.T22.100CO SK50 T22 100 75 M24 2,73 l4 AK541.S50.T28.100CO SK50 T28 100 75 M24 2,9 AK541.S50.T36.150CO SK50 T36 150 125 M24 3,4 AK541.S50.T45.200CO SK50 T45 200 175 M24 4,6 Форма AD – базовая. Для изменения способа подачи СОЖ на форму B (через фланец) необходимо вывинтить оба винта. Класс балансировки: G6,3 при n = 25 000 об/мин …CO = соединение с системой ориентации режущей кромки. Для инструментов B4030.T и B3230.T. Штревельный болт – см. в разделе «Сборочные детали и комплектующие/Штревельные болты» Информация о моментах затяжки для сменных головок ScrewFit содержится в разделе «Вращающаяся оснастка/Сборочные детали и комплектующие» Сборочные детали входят в комплект поставки. Сборочные детали 40 50 Винт по DIN 913 M04X005 DIN 913 (SW 2) M06X006 DIN 913 (SW 3) D 161 D 152 D 106 Адаптеры для сменных головок ScrewFit
