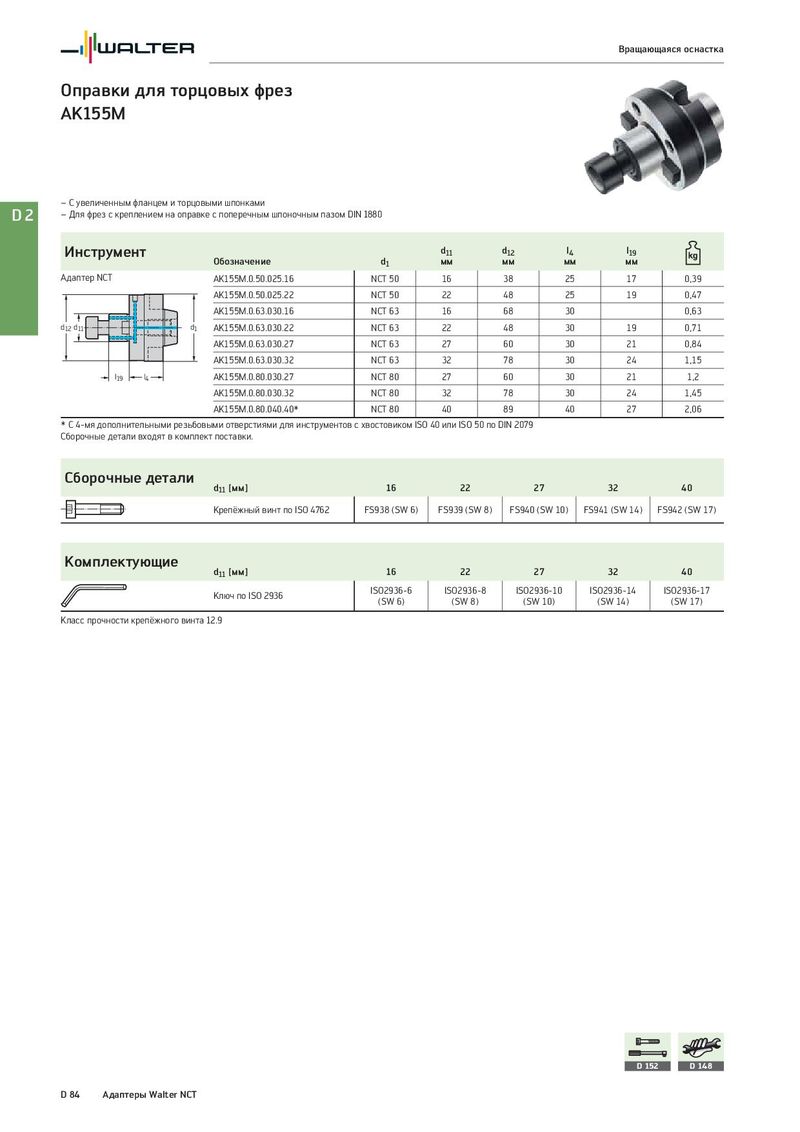

Вращающаяся оснастка Оправки для торцовых фрез AK155M – С увеличенным фланцем и торцовыми шпонками D2 – Для фрез с креплением на оправке с поперечным шпоночным пазом DIN 1880 Инструмент d11 d12 l4 l19 Обозначение d1 мм мм мм мм Адаптер NCT AK155M.0.50.025.16 NCT 50 16 38 25 17 0,39 AK155M.0.50.025.22 NCT 50 22 48 25 19 0,47 AK155M.0.63.030.16 NCT 63 16 68 30 0,63 d12 d11 d1 AK155M.0.63.030.22 NCT 63 22 48 30 19 0,71 AK155M.0.63.030.27 NCT 63 27 60 30 21 0,84 AK155M.0.63.030.32 NCT 63 32 78 30 24 1,15 l19 l4 AK155M.0.80.030.27 NCT 80 27 60 30 21 1,2 AK155M.0.80.030.32 NCT 80 32 78 30 24 1,45 AK155M.0.80.040.40* NCT 80 40 89 40 27 2,06 * С 4-мя дополнительными резьбовыми отверстиями для инструментов с хвостовиком ISO 40 или ISO 50 по DIN 2079 Сборочные детали входят в комплект поставки. Сборочные детали d11 [мм] 16 22 27 32 40 Крепёжный винт по ISO 4762 FS938 (SW 6) FS939 (SW 8) FS940 (SW 10) FS941 (SW 14) FS942 (SW 17) Комплектующие d11 [мм] 16 22 27 32 40 Ключ по ISO 2936 ISO2936-6 ISO2936-8 ISO2936-10 ISO2936-14 ISO2936-17 (SW 6) (SW 8) (SW 10) (SW 14) (SW 17) Класс прочности крепёжного винта 12.9 D 152 D 148 D 84 Адаптеры Walter NCT
