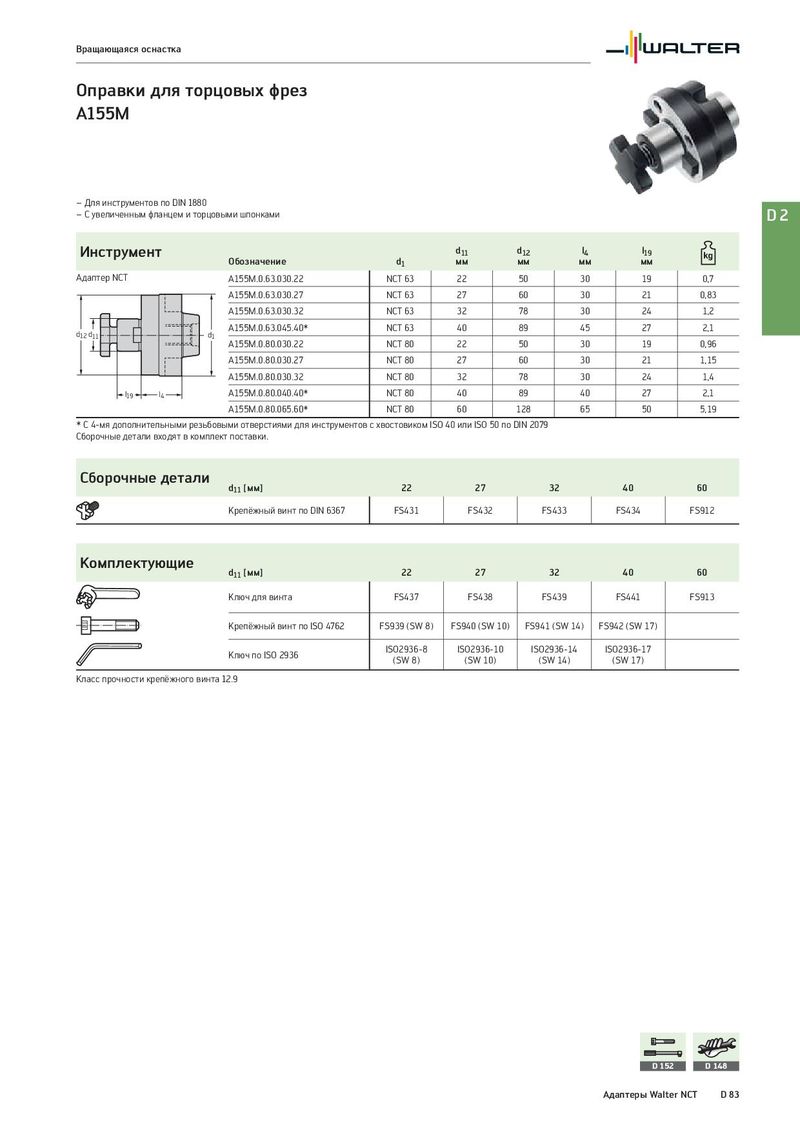

Общий каталог Walter 2017 - страница 2495

Вращающаяся оснастка Оправки для торцовых фрез A155M – Для инструментов по DIN 1880 – С увеличенным фланцем и торцовыми шпонками D2 Инструмент d11 d12 l4 l19 Обозначение d1 мм мм мм мм Адаптер NCT A155M.0.63.030.22 NCT 63 22 50 30 19 0,7 A155M.0.63.030.27 NCT 63 27 60 30 21 0,83 A155M.0.63.030.32 NCT 63 32 78 30 24 1,2 d12 d11 d1 A155M.0.63.045.40* NCT 63 40 89 45 27 2,1 A155M.0.80.030.22 NCT 80 22 50 30 19 0,96 A155M.0.80.030.27 NCT 80 27 60 30 21 1,15 A155M.0.80.030.32 NCT 80 32 78 30 24 1,4 l19 l4 A155M.0.80.040.40* NCT 80 40 89 40 27 2,1 A155M.0.80.065.60* NCT 80 60 128 65 50 5,19 * С 4-мя дополнительными резьбовыми отверстиями для инструментов с хвостовиком ISO 40 или ISO 50 по DIN 2079 Сборочные детали входят в комплект поставки. Сборочные детали d11 [мм] 22 27 32 40 60 Крепёжный винт по DIN 6367 FS431 FS432 FS433 FS434 FS912 Комплектующие d11 [мм] 22 27 32 40 60 Ключ для винта FS437 FS438 FS439 FS441 FS913 Крепёжный винт по ISO 4762 FS939 (SW 8) FS940 (SW 10) FS941 (SW 14) FS942 (SW 17) Ключ по ISO 2936 ISO2936-8 ISO2936-10 ISO2936-14 ISO2936-17 (SW 8) (SW 10) (SW 14) (SW 17) Класс прочности крепёжного винта 12.9 D 152 D 148 Адаптеры Walter NCT D 83
