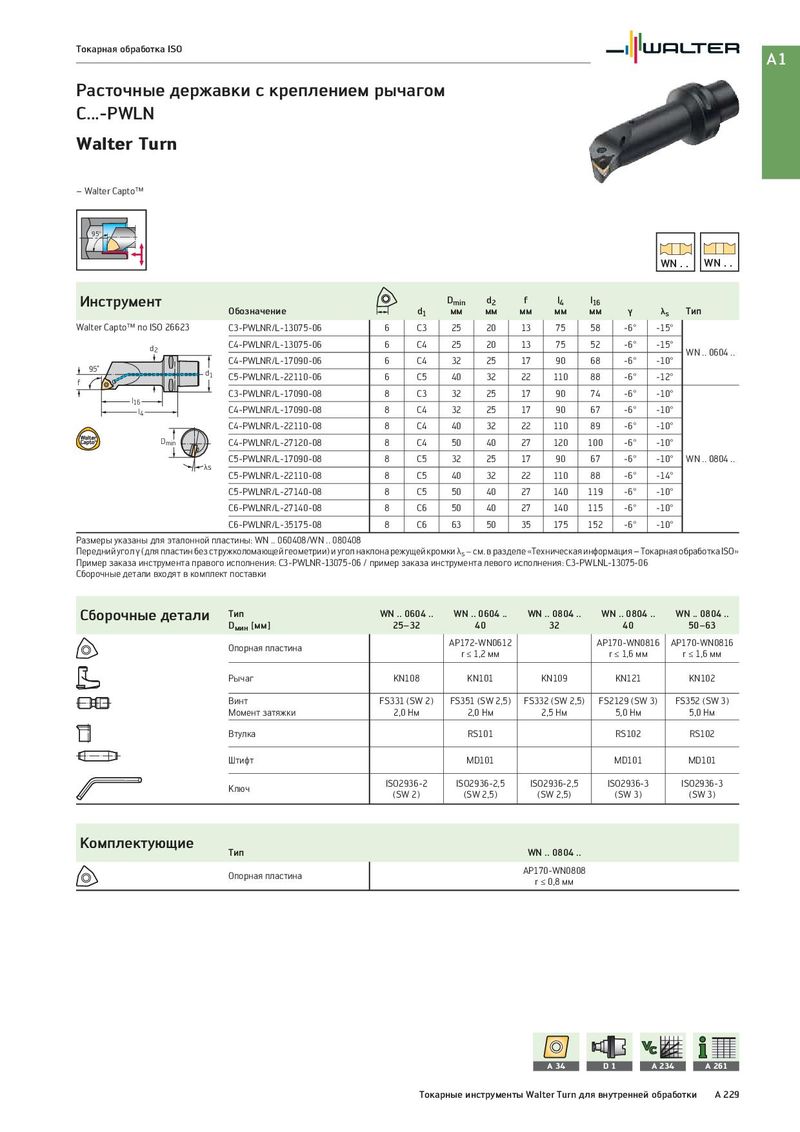

Общий каталог Walter 2017 - страница 245

Токарная обработка ISO A1 Расточные державки с креплением рычагом C...-PWLN Walter Turn – Walter Capto™ 95° WN . . WN . . Инструмент Dmin d2 f l4 l16 Обозначение d1 мм мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C3-PWLNR/L-13075-06 6 C3 25 20 13 75 58 -6° -15° d2 C4-PWLNR/L-13075-06 6 C4 25 20 13 75 52 -6° -15° WN .. 0604 .. C4-PWLNR/L-17090-06 6 C4 32 25 17 90 68 -6° -10° 95˚ d1 C5-PWLNR/L-22110-06 6 C5 40 32 22 110 88 -6° -12° f l16 C3-PWLNR/L-17090-08 8 C3 32 25 17 90 74 -6° -10° l4 C4-PWLNR/L-17090-08 8 C4 32 25 17 90 67 -6° -10° C4-PWLNR/L-22110-08 8 C4 40 32 22 110 89 -6° -10° Dmin C4-PWLNR/L-27120-08 8 C4 50 40 27 120 100 -6° -10° C5-PWLNR/L-17090-08 8 C5 32 25 17 90 67 -6° -10° WN .. 0804 .. λs C5-PWLNR/L-22110-08 8 C5 40 32 22 110 88 -6° -14° C5-PWLNR/L-27140-08 8 C5 50 40 27 140 119 -6° -10° C6-PWLNR/L-27140-08 8 C6 50 40 27 140 115 -6° -10° C6-PWLNR/L-35175-08 8 C6 63 50 35 175 152 -6° -10° Размеры указаны для эталонной пластины: WN .. 060408/WN .. 080408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C3-PWLNR-13075-06 / пример заказа инструмента левого исполнения: C3-PWLNL-13075-06 Сборочные детали входят в комплект поставки Сборочные детали Тип WN .. 0604 .. WN .. 0604 .. WN .. 0804 .. WN .. 0804 .. WN .. 0804 .. Dмин [мм] 25–32 40 32 40 50–63 Опорная пластина AP172-WN0612 AP170-WN0816 AP170-WN0816 r ≤ 1,2 мм r ≤ 1,6 мм r ≤ 1,6 мм Рычаг KN108 KN101 KN109 KN121 KN102 Винт FS331 (SW 2) FS351 (SW 2,5) FS332 (SW 2,5) FS2129 (SW 3) FS352 (SW 3) Момент затяжки 2,0 Нм 2,0 Нм 2,5 Нм 5,0 Нм 5,0 Нм Втулка RS101 RS102 RS102 Штифт MD101 MD101 MD101 Ключ ISO2936-2 ISO2936-2,5 ISO2936-2,5 ISO2936-3 ISO2936-3 (SW 2) (SW 2,5) (SW 2,5) (SW 3) (SW 3) Комплектующие Тип WN .. 0804 .. Опорная пластина AP170-WN0808 r ≤ 0,8 мм A 34 D1 A 234 A 261 Токарные инструменты Walter Turn для внутренней обработки A 229
