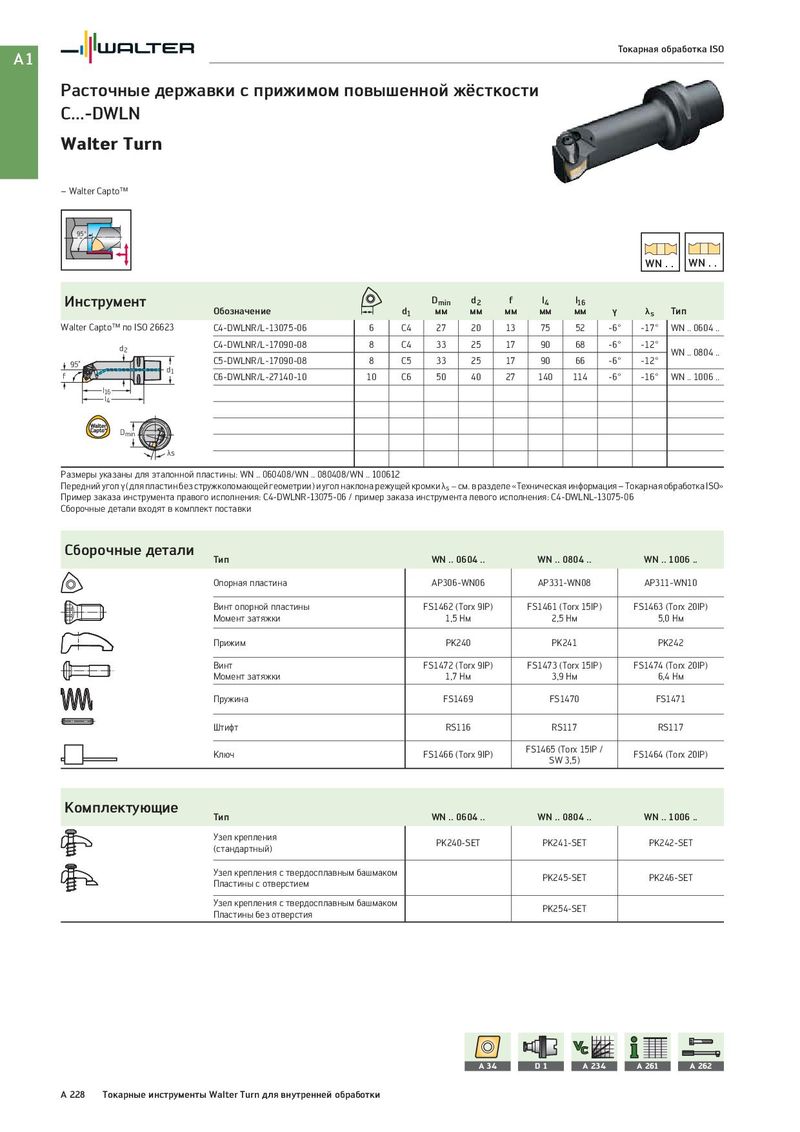

Общий каталог Walter 2017 - страница 244

A1 Токарная обработка ISO Расточные державки с прижимом повышенной жёсткости C...-DWLN Walter Turn – Walter Capto™ 95° WN . . WN . . Инструмент Dmin d2 f l4 l16 Обозначение d1 мм мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C4-DWLNR/L-13075-06 6 C4 27 20 13 75 52 -6° -17° WN .. 0604 .. d2 C4-DWLNR/L-17090-08 8 C4 33 25 17 90 68 -6° -12° WN .. 0804 .. 95˚ C5-DWLNR/L-17090-08 8 C5 33 25 17 90 66 -6° -12° f d1 C6-DWLNR/L-27140-10 10 C6 50 40 27 140 114 -6° -16° WN .. 1006 .. l16 l4 Dmin λs Размеры указаны для эталонной пластины: WN .. 060408/WN .. 080408/WN .. 100612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C4-DWLNR-13075-06 / пример заказа инструмента левого исполнения: C4-DWLNL-13075-06 Сборочные детали входят в комплект поставки Сборочные детали Тип WN .. 0604 .. WN .. 0804 .. WN .. 1006 .. Опорная пластина AP306-WN06 AP331-WN08 AP311-WN10 Винт опорной пластины FS1462 (Torx 9IP) FS1461 (Torx 15IP) FS1463 (Torx 20IP) Момент затяжки 1,5 Нм 2,5 Нм 5,0 Нм Прижим PK240 PK241 PK242 Винт FS1472 (Torx 9IP) FS1473 (Torx 15IP) FS1474 (Torx 20IP) Момент затяжки 1,7 Нм 3,9 Нм 6,4 Нм Пружина FS1469 FS1470 FS1471 Штифт RS116 RS117 RS117 Ключ FS1466 (Torx 9IP) FS1465 (Torx 15IP / FS1464 (Torx 20IP) SW 3,5) Комплектующие Тип WN .. 0604 .. WN .. 0804 .. WN .. 1006 .. Узел крепления PK240-SET PK241-SET PK242-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET PK246-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия A 34 D1 A 234 A 261 A 262 A 228 Токарные инструменты Walter Turn для внутренней обработки
