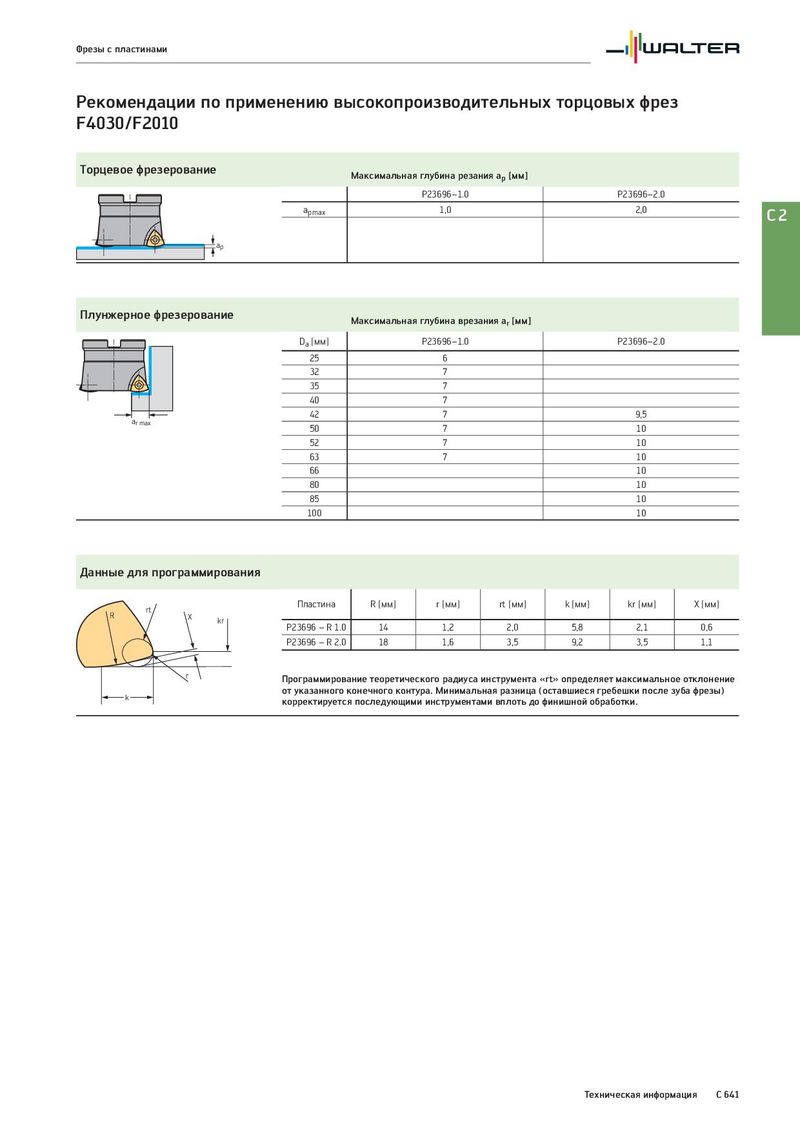

Фрезы с пластинами Рекомендации по применению высокопроизводительных торцовых фрез F4030/F2010 Торцевое фрезерование Максимальная глубина резания ap [мм] P23696–1.0 P23696–2.0 ap max 1,0 2,0 C2 ap Плунжерное фрезерование Максимальная глубина врезания ar [мм] Da [мм] P23696–1.0 P23696–2.0 25 6 32 7 35 7 40 7 ar max 42 7 9,5 50 7 10 52 7 10 63 7 10 66 10 80 10 85 10 100 10 Данные для программирования rt Пластина R [мм] r [мм] rt [мм] k [мм] kr [мм] X [мм] R X kr P23696 – R 1.0 14 1,2 2,0 5,8 2,1 0,6 P23696 – R 2.0 18 1,6 3,5 9,2 3,5 1,1 r Программирование теоретического радиуса инструмента «rt» определяет максимальное отклонение от указанного конечного контура. Минимальная разница (оставшиеся гребешки после зуба фрезы) k корректируется последующими инструментами вплоть до финишной обработки. Техническая информация C 641
