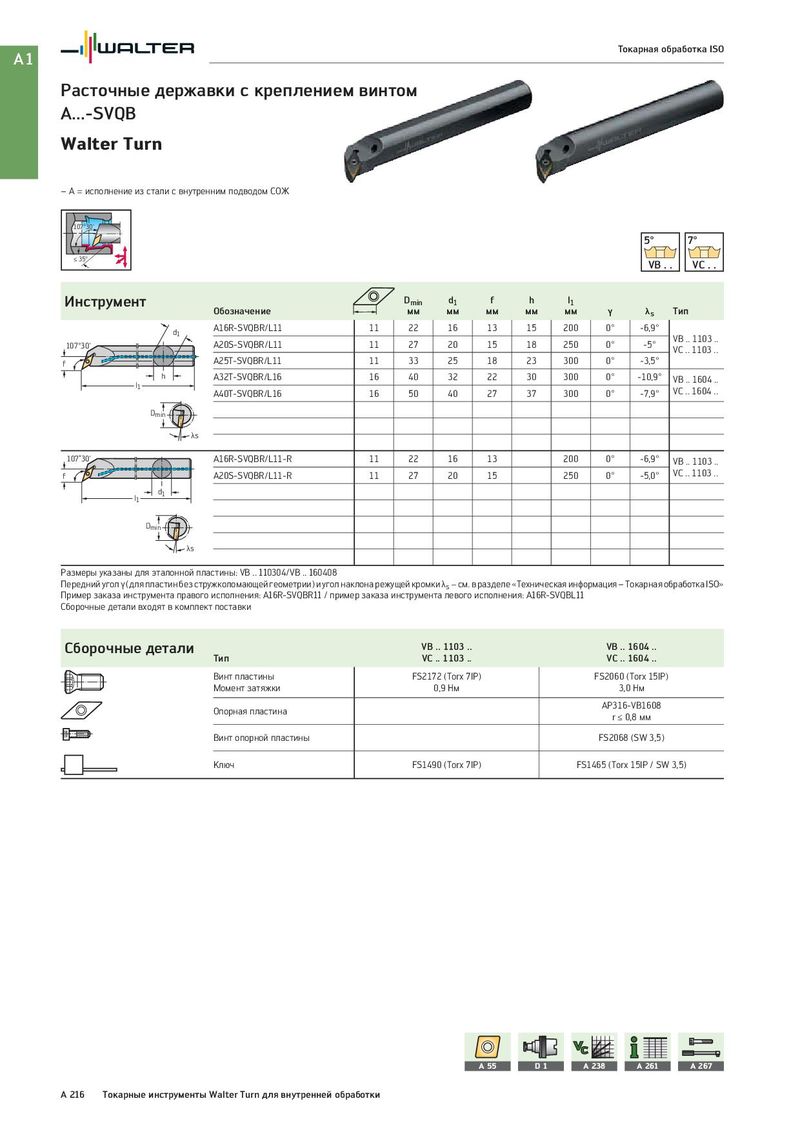

A1 Токарная обработка ISO Расточные державки с креплением винтом A...-SVQB Walter Turn – A = исполнение из стали с внутренним подводом СОЖ 107°30‘ 5° 7° ≤ 35° VB . . VC . . Инструмент Dmin d1 f h l1 Обозначение мм мм мм мм мм γ λs Тип d1 A16R-SVQBR/L11 11 22 16 13 15 200 0° -6,9° 107°30' A20S-SVQBR/L11 11 27 20 15 18 250 0° -5° VB .. 1103 .. VC .. 1103 .. f A25T-SVQBR/L11 11 33 25 18 23 300 0° -3,5° h A32T-SVQBR/L16 16 40 32 22 30 300 0° -10,9° VB .. 1604 .. l1 A40T-SVQBR/L16 16 50 40 27 37 300 0° -7,9° VC .. 1604 .. Dmin λs 107˚30' A16R-SVQBR/L11-R 11 22 16 13 200 0° -6,9° VB .. 1103 .. f A20S-SVQBR/L11-R 11 27 20 15 250 0° -5,0° VC .. 1103 .. l1 d1 Dmin λs Размеры указаны для эталонной пластины: VB .. 110304/VB .. 160408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: A16R-SVQBR11 / пример заказа инструмента левого исполнения: A16R-SVQBL11 Сборочные детали входят в комплект поставки Сборочные детали VB .. 1103 .. VB .. 1604 .. Тип VC .. 1103 .. VC .. 1604 .. Винт пластины FS2172 (Torx 7IP) FS2060 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм Опорная пластина AP316-VB1608 r ≤ 0,8 мм Винт опорной пластины FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) A 55 D1 A 238 A 261 A 267 A 216 Токарные инструменты Walter Turn для внутренней обработки
