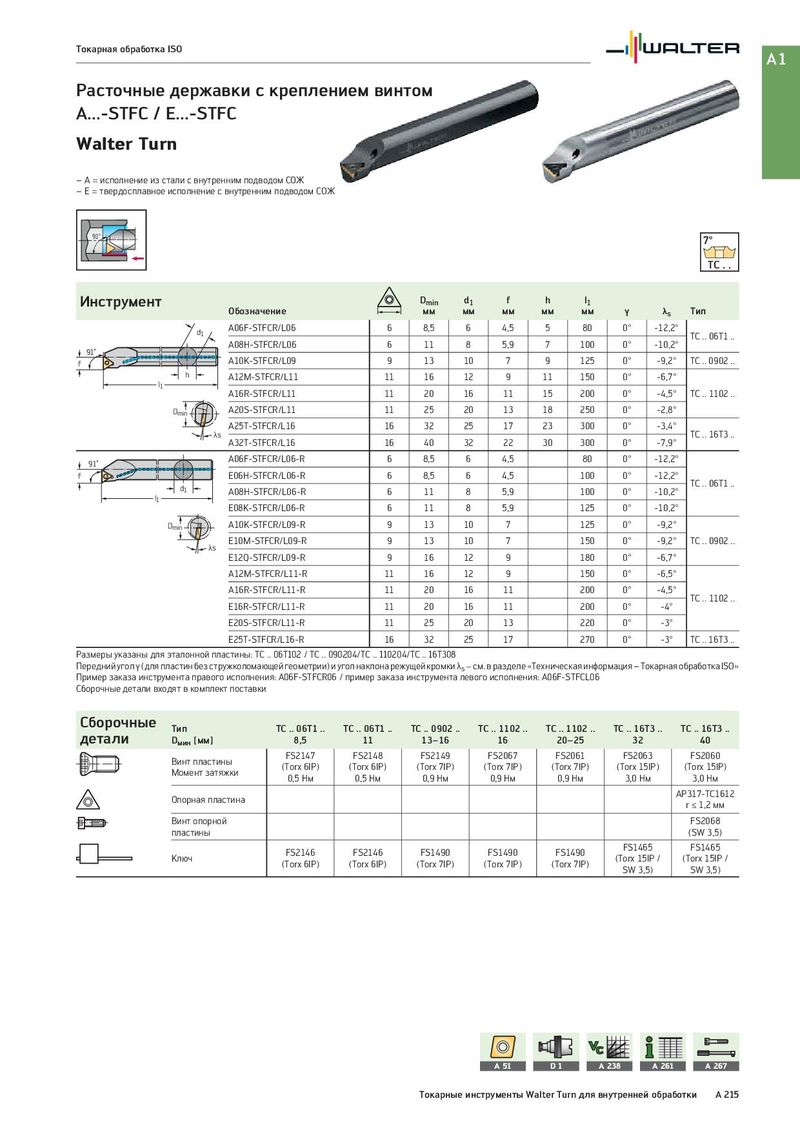

Токарная обработка ISO A1 Расточные державки с креплением винтом A...-STFC / E...-STFC Walter Turn – A = исполнение из стали с внутренним подводом СОЖ – E = твердосплавное исполнение с внутренним подводом СОЖ 91° 7° TC . . Инструмент Dmin d1 f h l1 Обозначение мм мм мм мм мм γ λs Тип d1 A06F-STFCR/L06 6 8,5 6 4,5 5 80 0° -12,2° TC .. 06T1 .. 91˚ A08H-STFCR/L06 6 11 8 5,9 7 100 0° -10,2° f A10K-STFCR/L09 9 13 10 7 9 125 0° -9,2° TC .. 0902 .. h A12M-STFCR/L11 11 16 12 9 11 150 0° -6,7° l1 A16R-STFCR/L11 11 20 16 11 15 200 0° -4,5° TC .. 1102 .. Dmin A20S-STFCR/L11 11 25 20 13 18 250 0° -2,8° A25T-STFCR/L16 16 32 25 17 23 300 0° -3,4° λs TC .. 16T3 .. A32T-STFCR/L16 16 40 32 22 30 300 0° -7,9° 91˚ A06F-STFCR/L06-R 6 8,5 6 4,5 80 0° -12,2° f E06H-STFCR/L06-R 6 8,5 6 4,5 100 0° -12,2° d1 TC .. 06T1 .. l1 A08H-STFCR/L06-R 6 11 8 5,9 100 0° -10,2° E08K-STFCR/L06-R 6 11 8 5,9 125 0° -10,2° Dmin A10K-STFCR/L09-R 9 13 10 7 125 0° -9,2° λs E10M-STFCR/L09-R 9 13 10 7 150 0° -9,2° TC .. 0902 .. E12Q-STFCR/L09-R 9 16 12 9 180 0° -6,7° A12M-STFCR/L11-R 11 16 12 9 150 0° -6,5° A16R-STFCR/L11-R 11 20 16 11 200 0° -4,5° TC .. 1102 .. E16R-STFCR/L11-R 11 20 16 11 200 0° -4° E20S-STFCR/L11-R 11 25 20 13 220 0° -3° E25T-STFCR/L16-R 16 32 25 17 270 0° -3° TC .. 16T3 .. Размеры указаны для эталонной пластины: TC .. 06T102 / TC .. 090204/TC .. 110204/TC .. 16T308 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: A06F-STFCR06 / пример заказа инструмента левого исполнения: A06F-STFCL06 Сборочные детали входят в комплект поставки Сборочные Тип TC .. 06T1 .. TC .. 06T1 .. TC .. 0902 .. TC .. 1102 .. TC .. 1102 .. TC .. 16T3 .. TC .. 16T3 .. детали Dмин [мм] 8,5 11 13–16 16 20–25 32 40 Винт пластины FS2147 FS2148 FS2149 FS2067 FS2061 FS2063 FS2060 Момент затяжки (Torx 6IP) (Torx 6IP) (Torx 7IP) (Torx 7IP) (Torx 7IP) (Torx 15IP) (Torx 15IP) 0,5 Нм 0,5 Нм 0,9 Нм 0,9 Нм 0,9 Нм 3,0 Нм 3,0 Нм Опорная пластина AP317-TC1612 r ≤ 1,2 мм Винт опорной FS2068 пластины (SW 3,5) FS2146 FS2146 FS1490 FS1490 FS1490 FS1465 FS1465 Ключ (Torx 6IP) (Torx 6IP) (Torx 7IP) (Torx 7IP) (Torx 7IP) (Torx 15IP / (Torx 15IP / SW 3,5) SW 3,5) A 51 D1 A 238 A 261 A 267 Токарные инструменты Walter Turn для внутренней обработки A 215
