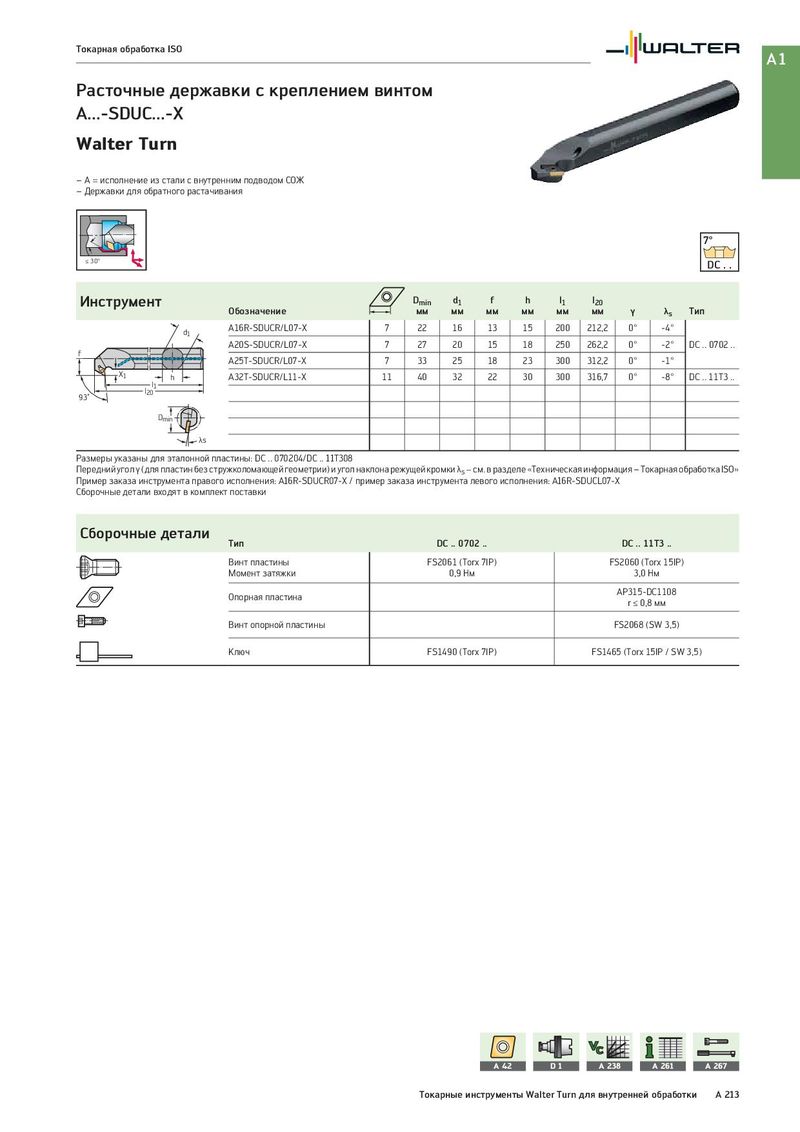

Токарная обработка ISO A1 Расточные державки с креплением винтом A...-SDUC...-X Walter Turn – A = исполнение из стали с внутренним подводом СОЖ – Державки для обратного растачивания 7° ≤ 30° DC . . Инструмент Dmin d1 f h l1 l20 Обозначение мм мм мм мм мм мм γ λs Тип d1 A16R-SDUCR/L07-X 7 22 16 13 15 200 212,2 0° -4° A20S-SDUCR/L07-X 7 27 20 15 18 250 262,2 0° -2° DC .. 0702 .. f A25T-SDUCR/L07-X 7 33 25 18 23 300 312,2 0° -1° X1 h A32T-SDUCR/L11-X 11 40 32 22 30 300 316,7 0° -8° DC .. 11T3 .. 93˚ l20l1 Dmin λs Размеры указаны для эталонной пластины: DC .. 070204/DC .. 11T308 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: A16R-SDUCR07-X / пример заказа инструмента левого исполнения: A16R-SDUCL07-X Сборочные детали входят в комплект поставки Сборочные детали Тип DC .. 0702 .. DC .. 11T3 .. Винт пластины FS2061 (Torx 7IP) FS2060 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм Опорная пластина AP315-DC1108 r ≤ 0,8 мм Винт опорной пластины FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) A 42 D1 A 238 A 261 A 267 Токарные инструменты Walter Turn для внутренней обработки A 213
