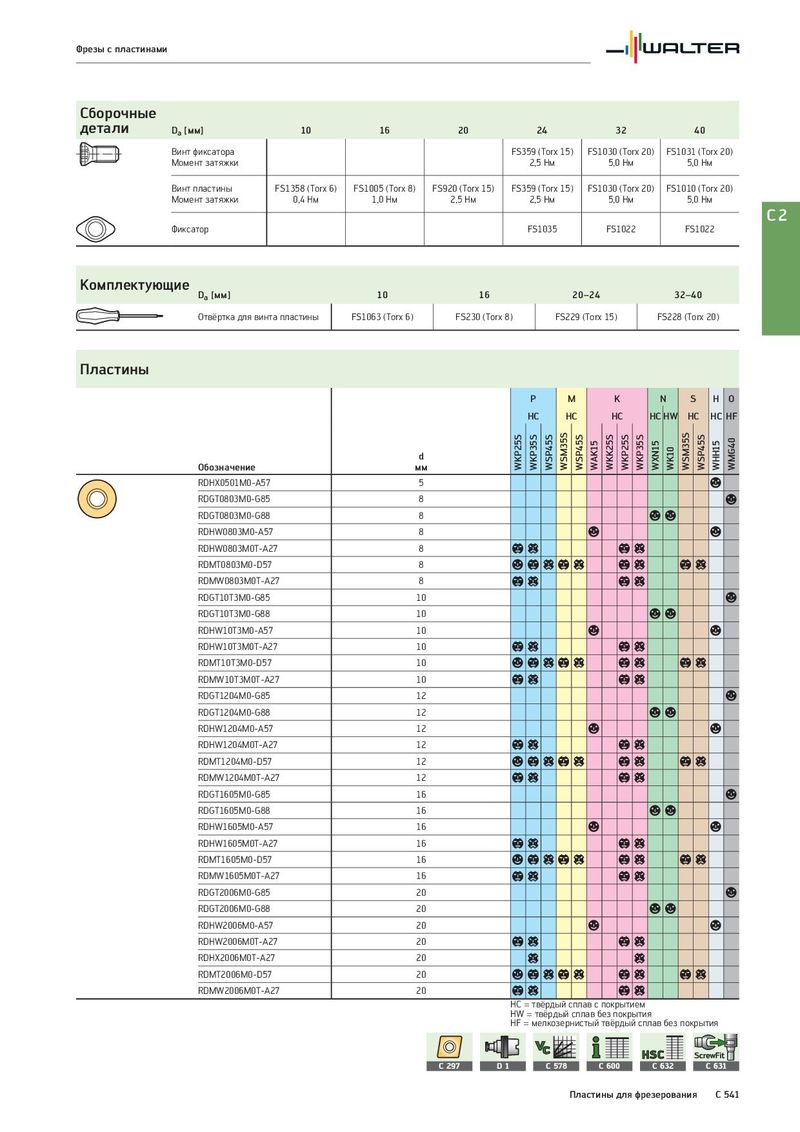

Общий каталог Walter 2017 - страница 2253

Фрезы с пластинами Сборочные детали Da [мм] 10 16 20 24 32 40 Винт фиксатора FS359 (Torx 15) FS1030 (Torx 20) FS1031 (Torx 20) Момент затяжки 2,5 Нм 5,0 Нм 5,0 Нм Винт пластины FS1358 (Torx 6) FS1005 (Torx 8) FS920 (Torx 15) FS359 (Torx 15) FS1030 (Torx 20) FS1010 (Torx 20) Момент затяжки 0,4 Нм 1,0 Нм 2,5 Нм 2,5 Нм 5,0 Нм 5,0 Нм C2 Фиксатор FS1035 FS1022 FS1022 Комплектующие Da [мм] 10 16 20–24 32–40 Отвёртка для винта пластины FS1063 (Torx 6) FS230 (Torx 8) FS229 (Torx 15) FS228 (Torx 20) Пластины P M K N S H O HC HC HC HC HW HC HC HF d WKP25S WKP35S WSP45S WSM35S WSP45S WAK15 WKK25S WKP25S WKP35S WXN15 WK10 WSM35S WSP45S WHH15 WMG40 Обозначение мм RDHX0501M0-A57 5 a RDGT0803M0-G85 8 a RDGT0803M0-G88 8 a a RDHW0803M0-A57 8 a a RDHW0803M0T-A27 8 bc bc RDMT0803M0-D57 8 abcbc bc bc RDMW0803M0T-A27 8 bc bc RDGT10T3M0-G85 10 a RDGT10T3M0-G88 10 a a RDHW10T3M0-A57 10 a a RDHW10T3M0T-A27 10 bc bc RDMT10T3M0-D57 10 abcbc bc bc RDMW10T3M0T-A27 10 bc bc RDGT1204M0-G85 12 a RDGT1204M0-G88 12 a a RDHW1204M0-A57 12 a a RDHW1204M0T-A27 12 bc bc RDMT1204M0-D57 12 abcbc bc bc RDMW1204M0T-A27 12 bc bc RDGT1605M0-G85 16 a RDGT1605M0-G88 16 a a RDHW1605M0-A57 16 a a RDHW1605M0T-A27 16 bc bc RDMT1605M0-D57 16 abcbc bc bc RDMW1605M0T-A27 16 bc bc RDGT2006M0-G85 20 a RDGT2006M0-G88 20 a a RDHW2006M0-A57 20 a a RDHW2006M0T-A27 20 bc bc RDHX2006M0T-A27 20 c c RDMT2006M0-D57 20 abcbc bc bc RDMW2006M0T-A27 20 bc bc HC = твёрдый сплав с покрытием HW = твёрдый сплав без покрытия HF = мелкозернистый твёрдый сплав без покрытия HSC C 297 D 1 C 578 C 600 C 632 C 631 Пластины для фрезерования C 541
