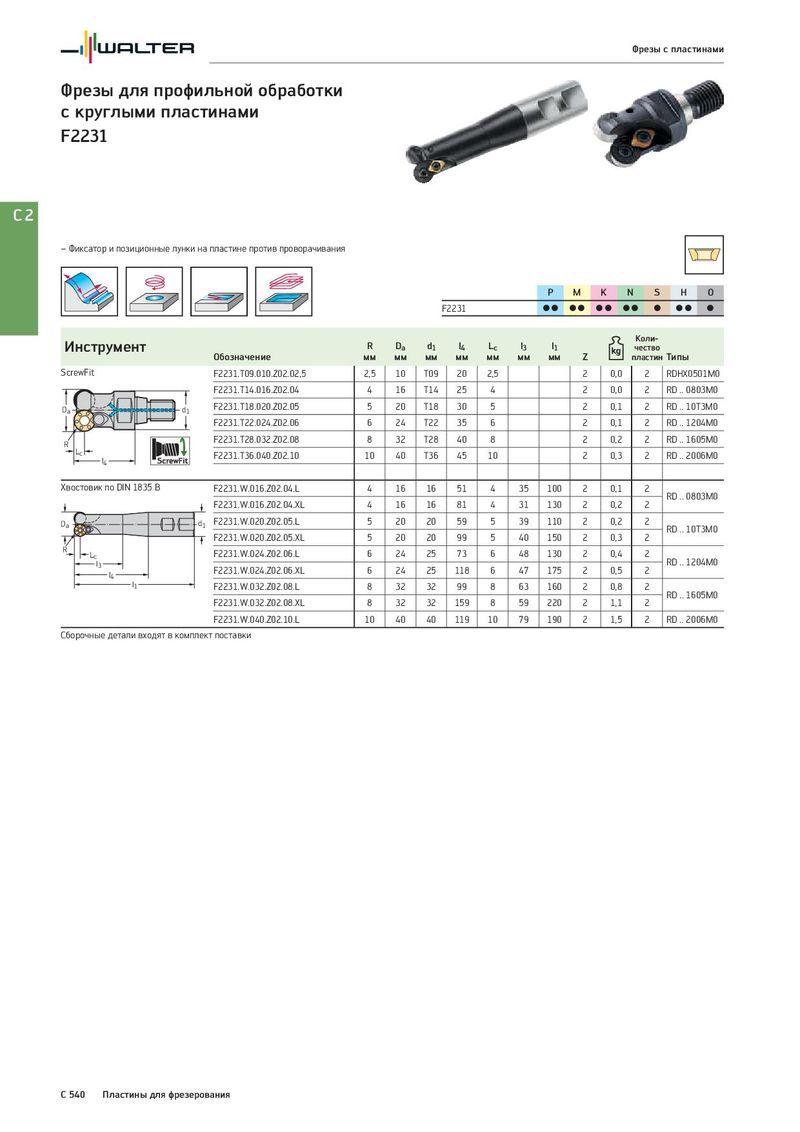

Фрезы с пластинами Фрезы для профильной обработки с круглыми пластинами F2231 C2 – Фиксатор и позиционные лунки на пластине против проворачивания P M K N S H O F2231 CC CC CC CC C CC C Инструмент R Da d1 l4 Lc l3 l1 Коли- чество Обозначение мм мм мм мм мм мм мм Z пластин Типы ScrewFit F2231.T09.010.Z02.02,5 2,5 10 T09 20 2,5 2 0,0 2 RDHX0501M0 F2231.T14.016.Z02.04 4 16 T14 25 4 2 0,0 2 RD .. 0803M0 Da d1 F2231.T18.020.Z02.05 5 20 T18 30 5 2 0,1 2 RD .. 10T3M0 F2231.T22.024.Z02.06 6 24 T22 35 6 2 0,1 2 RD .. 1204M0 R F2231.T28.032.Z02.08 8 32 T28 40 8 2 0,2 2 RD .. 1605M0 Lc F2231.T36.040.Z02.10 10 40 T36 45 10 2 0,3 2 RD .. 2006M0 l4 Хвостовик по DIN 1835 B F2231.W.016.Z02.04.L 4 16 16 51 4 35 100 2 0,1 2 RD .. 0803M0 F2231.W.016.Z02.04.XL 4 16 16 81 4 31 130 2 0,2 2 Da d1 F2231.W.020.Z02.05.L 5 20 20 59 5 39 110 2 0,2 2 RD .. 10T3M0 F2231.W.020.Z02.05.XL 5 20 20 99 5 40 150 2 0,3 2 R Lc F2231.W.024.Z02.06.L 6 24 25 73 6 48 130 2 0,4 2 l3 RD .. 1204M0 l4 F2231.W.024.Z02.06.XL 6 24 25 118 6 47 175 2 0,5 2 l1 F2231.W.032.Z02.08.L 8 32 32 99 8 63 160 2 0,8 2 RD .. 1605M0 F2231.W.032.Z02.08.XL 8 32 32 159 8 59 220 2 1,1 2 F2231.W.040.Z02.10.L 10 40 40 119 10 79 190 2 1,5 2 RD .. 2006M0 Сборочные детали входят в комплект поставки C 540 Пластины для фрезерования
