Общий каталог Walter 2017 - страница 2215

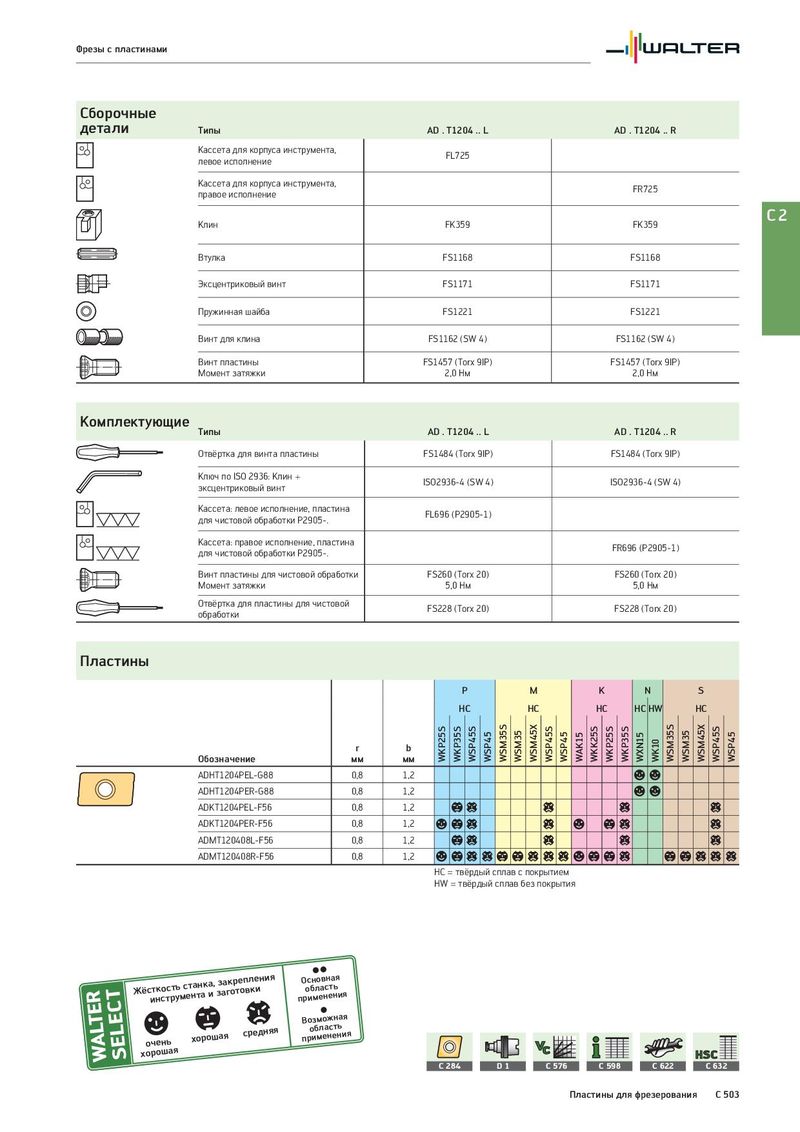

Фрезы с пластинами Сборочные детали Типы AD . T1204 .. L AD . T1204 .. R Кассета для корпуса инструмента, FL725 левое исполнение Кассета для корпуса инструмента, FR725 правое исполнение Клин FK359 FK359 C2 Втулка FS1168 FS1168 Эксцентриковый винт FS1171 FS1171 Пружинная шайба FS1221 FS1221 Винт для клина FS1162 (SW 4) FS1162 (SW 4) Винт пластины FS1457 (Torx 9IP) FS1457 (Torx 9IP) Момент затяжки 2,0 Нм 2,0 Нм Комплектующие Типы AD . T1204 .. L AD . T1204 .. R Отвёртка для винта пластины FS1484 (Torx 9IP) FS1484 (Torx 9IP) Ключ по ISO 2936: Клин + ISO2936-4 (SW 4) ISO2936-4 (SW 4) эксцентриковый винт Кассета: левое исполнение, пластина FL696 (P2905-1) для чистовой обработки P2905-. Кассета: правое исполнение, пластина FR696 (P2905-1) для чистовой обработки P2905-. Винт пластины для чистовой обработки FS260 (Torx 20) FS260 (Torx 20) Момент затяжки 5,0 Нм 5,0 Нм Отвёртка для пластины для чистовой FS228 (Torx 20) FS228 (Torx 20) обработки Пластины P M K N S HC HC HC HC HW HC r b WKP25S WKP35S WSP45S WSP45 WSM35S WSM35 WSM45X WSP45S WSP45 WAK15 WKK25S WKP25S WKP35S WXN15 WK10 WSM35S WSM35 WSM45X WSP45S WSP45 Обозначение мм мм ADHT1204PEL-G88 0,8 1,2 aa ADHT1204PER-G88 0,8 1,2 aa ADKT1204PEL-F56 0,8 1,2 bc c c c ADKT1204PER-F56 0,8 1,2 abc c a b c c ADMT120408L-F56 0,8 1,2 bc c c c ADMT120408R-F56 0,8 1,2 abccbbccca bb c b b c c c HC = твёрдый сплав с покрытием HW = твёрдый сплав без покрытия Жёситнксотсртуьмсетнатнакаи, закрепления пОросибнмлоеавнснетаньяия заготовки хорошая средняя пВрооизбммлоеажнсетнньаияя очень хорошая HSC C 284 D1 C 576 C 598 C 622 C 632 Пластины для фрезерования C 503
