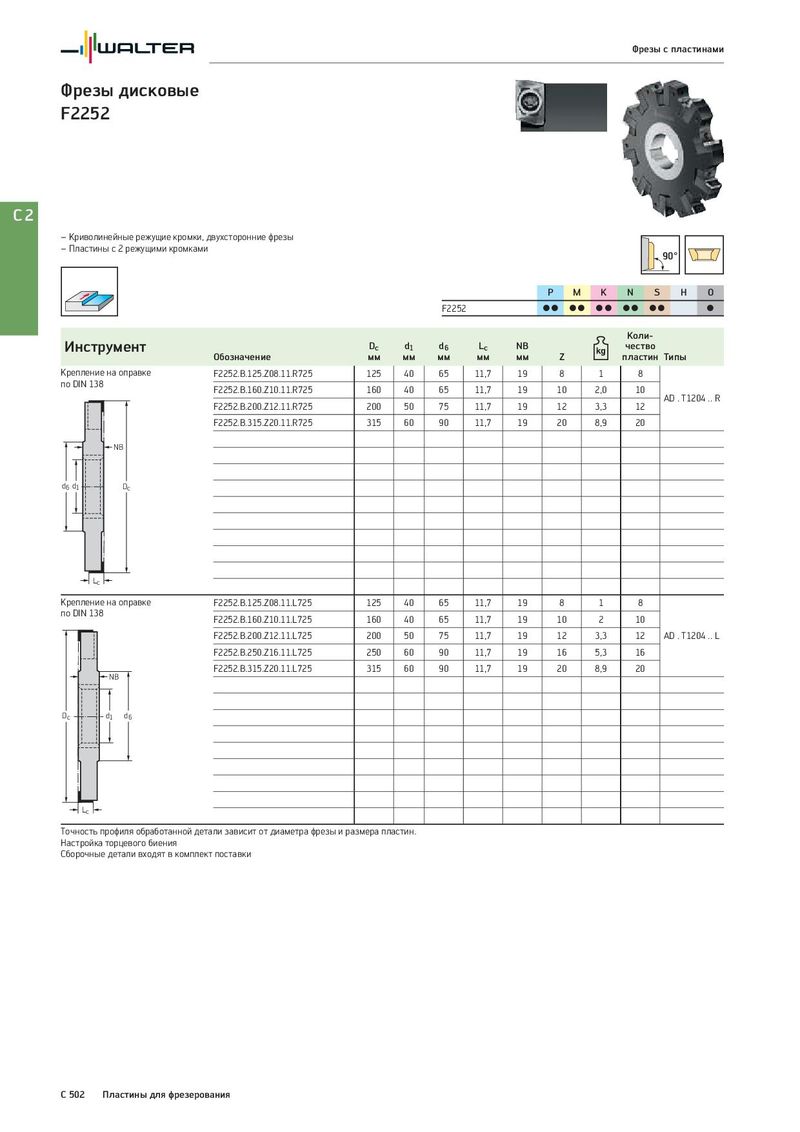

Фрезы с пластинами Фрезы дисковые F2252 C2 – Криволинейные режущие кромки, двухсторонние фрезы – Пластины с 2 режущими кромками 90° P M K N S H O F2252 CC CC CC CC CC C Коли- Инструмент Dc d1 d6 Lc NB чество Обозначение мм мм мм мм мм Z пластин Типы Крепление на оправке F2252.B.125.Z08.11.R725 125 40 65 11,7 19 8 1 8 по DIN 138 F2252.B.160.Z10.11.R725 160 40 65 11,7 19 10 2,0 10 AD . T1204 .. R F2252.B.200.Z12.11.R725 200 50 75 11,7 19 12 3,3 12 F2252.B.315.Z20.11.R725 315 60 90 11,7 19 20 8,9 20 NB d6 d1 Dc Lc Крепление на оправке F2252.B.125.Z08.11.L725 125 40 65 11,7 19 8 1 8 по DIN 138 F2252.B.160.Z10.11.L725 160 40 65 11,7 19 10 2 10 F2252.B.200.Z12.11.L725 200 50 75 11,7 19 12 3,3 12 AD . T1204 .. L F2252.B.250.Z16.11.L725 250 60 90 11,7 19 16 5,3 16 F2252.B.315.Z20.11.L725 315 60 90 11,7 19 20 8,9 20 NB Dc d1 d6 Lc Точность профиля обработанной детали зависит от диаметра фрезы и размера пластин. Настройка торцевого биения Сборочные детали входят в комплект поставки C 502 Пластины для фрезерования
