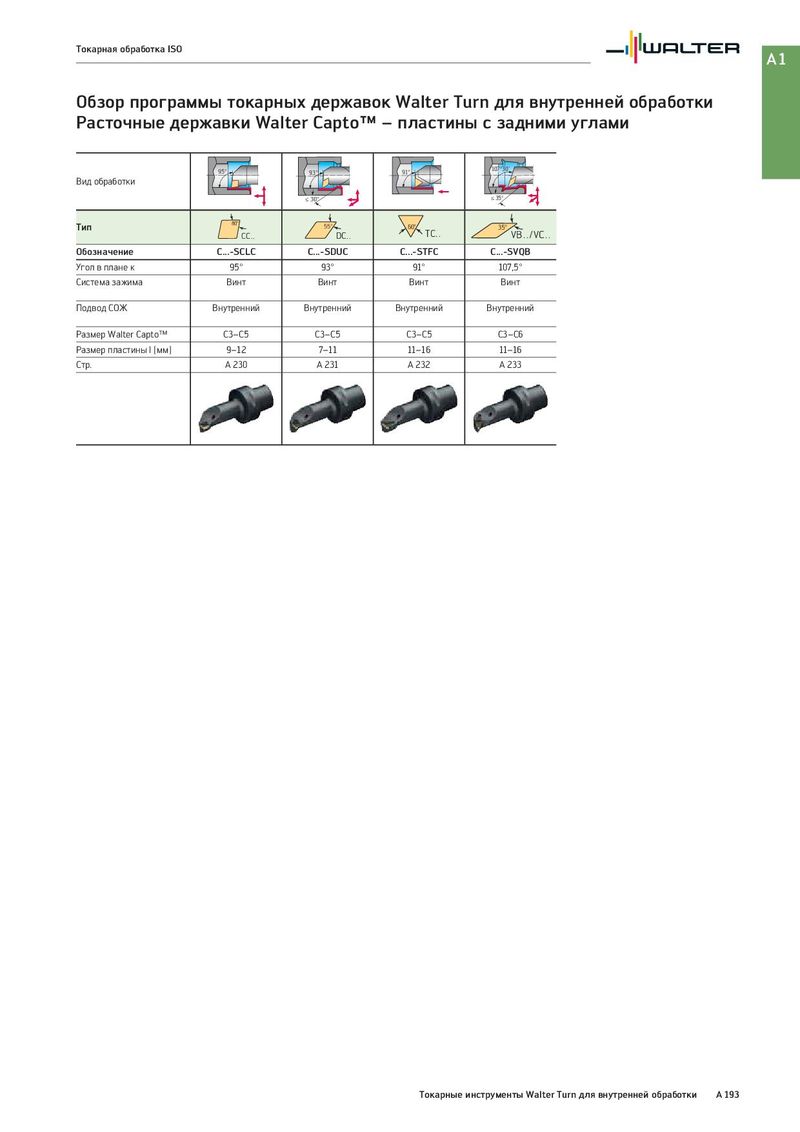

Токарная обработка ISO A1 Обзор программы токарных державок Walter Turn для внутренней обработки Расточные державки Walter Capto™ – пластины с задними углами 95° 93° 91° 107°30‘ Вид обработки ≤ 30° ≤ 35° Тип 80° 55° 60° 35° CC . . DC . . TC . . VB ../VC .. Обозначение C...-SCLC C...-SDUC C...-STFC C...-SVQB Угол в плане κ 95° 93° 91° 107,5° Система зажима Винт Винт Винт Винт Подвод СОЖ Внутренний Внутренний Внутренний Внутренний Размер Walter Capto™ C3–C5 C3–C5 C3–C5 C3–C6 Размер пластины l [мм] 9–12 7–11 11–16 11–16 Cтр. A 230 A 231 A 232 A 233 Токарные инструменты Walter Turn для внутренней обработки A 193
