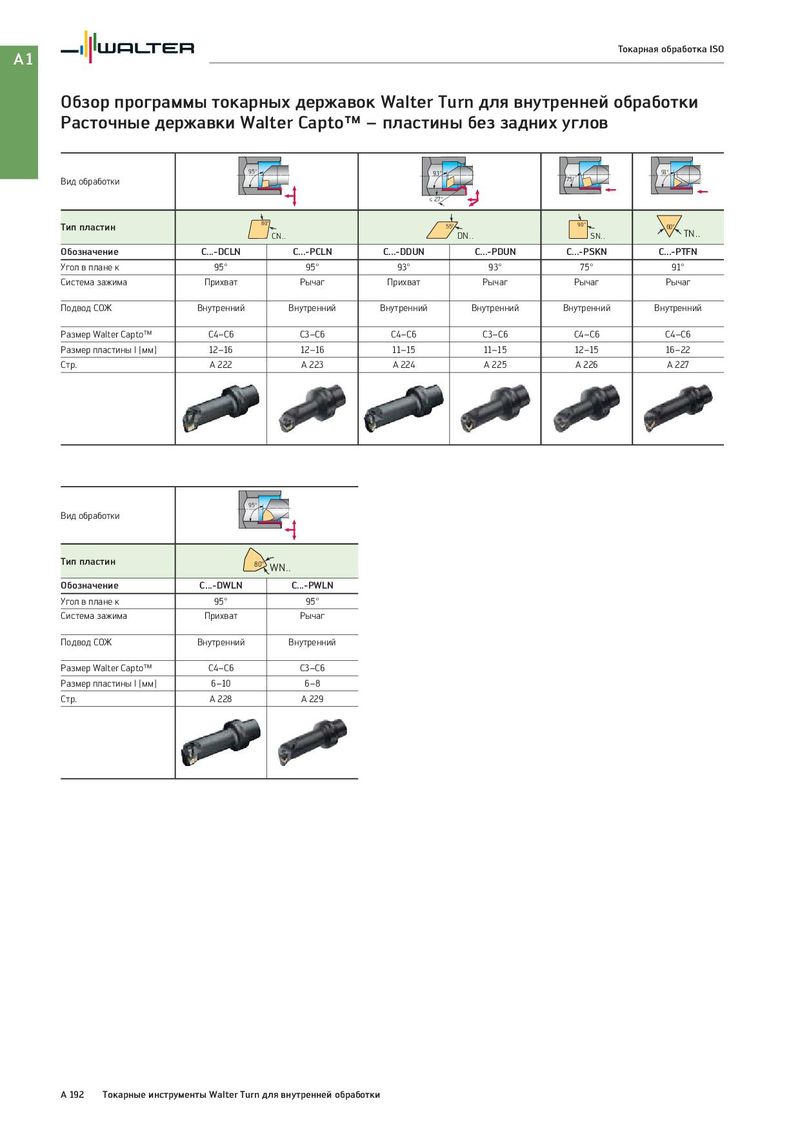

A1 Токарная обработка ISO Обзор программы токарных державок Walter Turn для внутренней обработки Расточные державки Walter Capto™ – пластины без задних углов 95° 93° 91° Вид обработки 75° ≤ 27° Тип пластин 80° 55° 90 ° 60° CN . . DN . . SN . . TN . . Обозначение C...-DCLN C...-PCLN C...-DDUN C...-PDUN C...-PSKN C...-PTFN Угол в плане κ 95° 95° 93° 93° 75° 91° Система зажима Прихват Рычаг Прихват Рычаг Рычаг Рычаг Подвод СОЖ Внутренний Внутренний Внутренний Внутренний Внутренний Внутренний Размер Walter Capto™ C4–C6 C3–C6 C4–C6 C3–C6 C4–C6 C4–C6 Размер пластины l [мм] 12–16 12–16 11–15 11–15 12–15 16–22 Cтр. A 222 A 223 A 224 A 225 A 226 A 227 95° Вид обработки Тип пластин 80° WN . . Обозначение C...-DWLN C...-PWLN Угол в плане κ 95° 95° Система зажима Прихват Рычаг Подвод СОЖ Внутренний Внутренний Размер Walter Capto™ C4–C6 C3–C6 Размер пластины l [мм] 6–10 6–8 Cтр. A 228 A 229 A 192 Токарные инструменты Walter Turn для внутренней обработки
