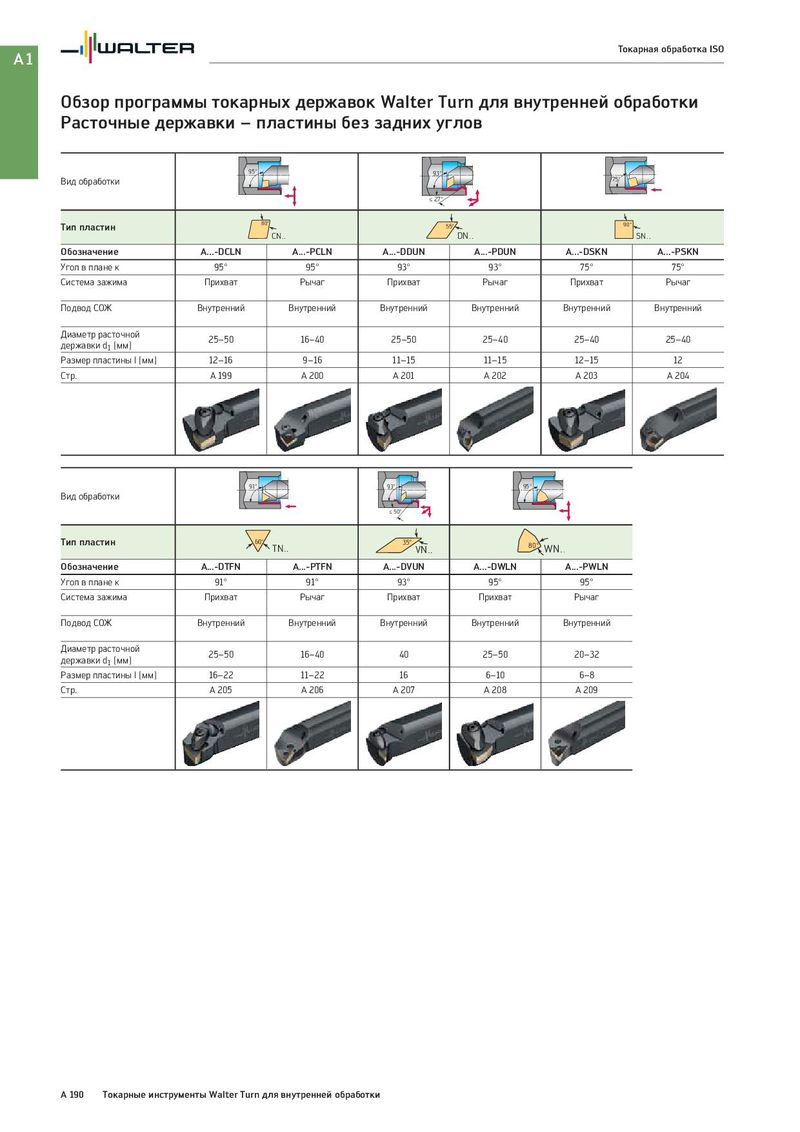

A1 Токарная обработка ISO Обзор программы токарных державок Walter Turn для внутренней обработки Расточные державки – пластины без задних углов 95° 93° Вид обработки 75° ≤ 27° Тип пластин 80° 55° 90 ° CN . . DN . . SN . . Обозначение A...-DCLN A...-PCLN A...-DDUN A...-PDUN A...-DSKN A...-PSKN Угол в плане κ 95° 95° 93° 93° 75° 75° Система зажима Прихват Рычаг Прихват Рычаг Прихват Рычаг Подвод СОЖ Внутренний Внутренний Внутренний Внутренний Внутренний Внутренний Диаметр расточной 25–50 16–40 25–50 25–40 25–40 25–40 державки d1 [мм] Размер пластины l [мм] 12–16 9–16 11–15 11–15 12–15 12 Cтр. A 199 A 200 A 201 A 202 A 203 A 204 91° 93° 95° Вид обработки ≤ 50° Тип пластин 60° TN . . 35° 80° WN . . VN . . Обозначение A...-DTFN A...-PTFN A...-DVUN A...-DWLN A...-PWLN Угол в плане κ 91° 91° 93° 95° 95° Система зажима Прихват Рычаг Прихват Прихват Рычаг Подвод СОЖ Внутренний Внутренний Внутренний Внутренний Внутренний Диаметр расточной 25–50 16–40 40 25–50 20–32 державки d1 [мм] Размер пластины l [мм] 16–22 11–22 16 6–10 6–8 Cтр. A 205 A 206 A 207 A 208 A 209 A 190 Токарные инструменты Walter Turn для внутренней обработки
