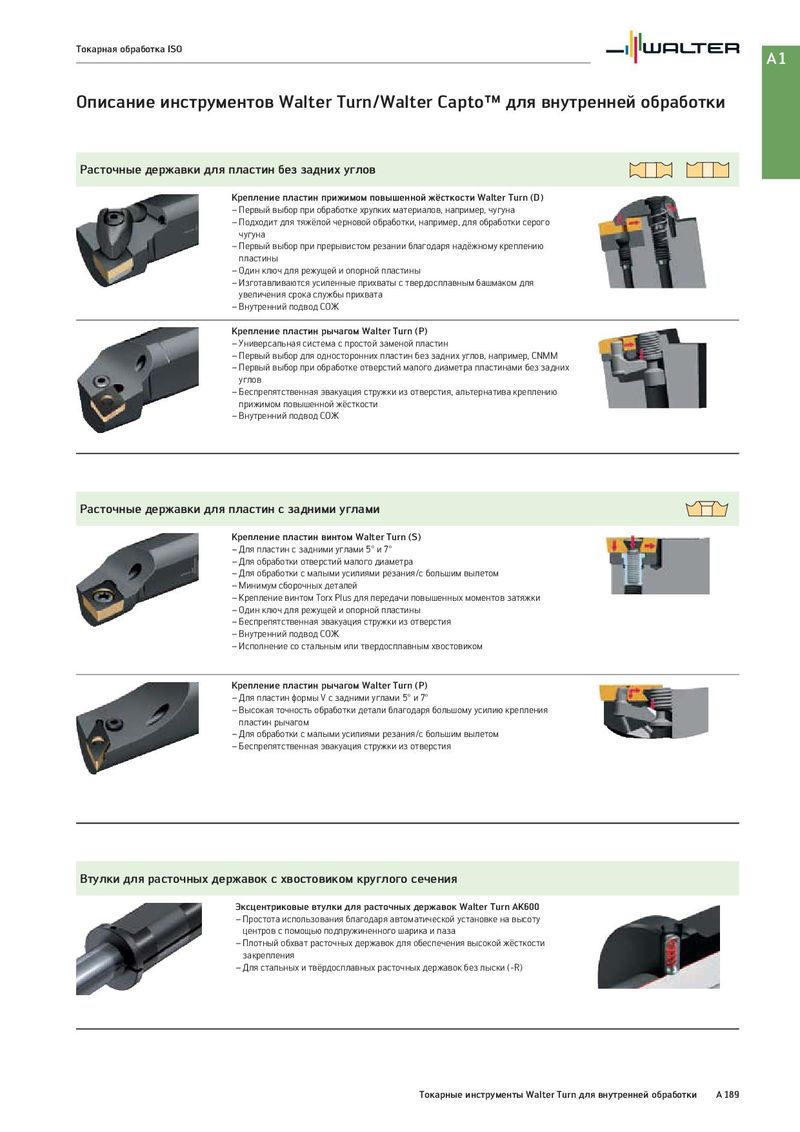

Токарная обработка ISO A1 Описание инструментов Walter Turn/Walter Capto™ для внутренней обработки Расточные державки для пластин без задних углов Крепление пластин прижимом повышенной жёсткости Walter Turn (D) – Первый выбор при обработке хрупких материалов, например, чугуна – Подходит для тяжёлой черновой обработки, например, для обработки серого чугуна – Первый выбор при прерывистом резании благодаря надёжному креплению пластины – Один ключ для режущей и опорной пластины – Изготавливаются усиленные прихваты с твердосплавным башмаком для увеличения срока службы прихвата – Внутренний подвод СОЖ Крепление пластин рычагом Walter Turn (P) – Универсальная система с простой заменой пластин – Первый выбор для односторонних пластин без задних углов, например, CNMM – Первый выбор при обработке отверстий малого диаметра пластинами без задних углов – Беспрепятственная эвакуация стружки из отверстия, альтернатива креплению прижимом повышенной жёсткости – Внутренний подвод СОЖ Расточные державки для пластин с задними углами Крепление пластин винтом Walter Turn (S) – Для пластин с задними углами 5° и 7° – Для обработки отверстий малого диаметра – Для обработки с малыми усилиями резания/с большим вылетом – Минимум сборочных деталей – Крепление винтом Torx Plus для передачи повышенных моментов затяжки – Один ключ для режущей и опорной пластины – Беспрепятственная эвакуация стружки из отверстия – Внутренний подвод СОЖ – Исполнение со стальным или твердосплавным хвостовиком Крепление пластин рычагом Walter Turn (P) – Для пластин формы V с задними углами 5° и 7° – Высокая точность обработки детали благодаря большому усилию крепления пластин рычагом – Для обработки с малыми усилиями резания/с большим вылетом – Беспрепятственная эвакуация стружки из отверстия Втулки для расточных державок с хвостовиком круглого сечения Эксцентриковые втулки для расточных державок Walter Turn AK600 – Простота использования благодаря автоматической установке на высоту центров с помощью подпружиненного шарика и паза – Плотный обхват расточных державок для обеспечения высокой жёсткости закрепления – Для стальных и твёрдосплавных расточных державок без лыски (-R) Токарные инструменты Walter Turn для внутренней обработки A 189
