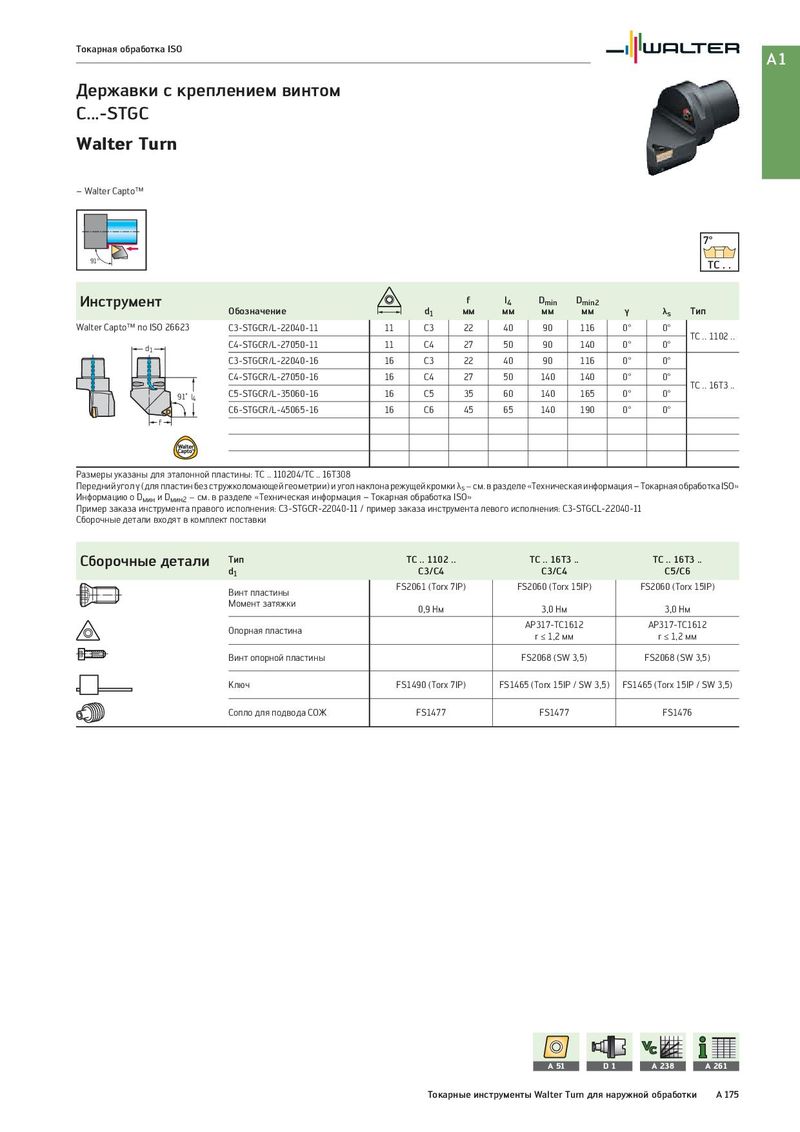

Общий каталог Walter 2017 - страница 191

Токарная обработка ISO A1 Державки с креплением винтом C...-STGC Walter Turn – Walter Capto™ 7° 91° TC . . Инструмент f l4 Dmin Dmin2 Обозначение d1 мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C3-STGCR/L-22040-11 11 C3 22 40 90 116 0° 0° TC .. 1102 .. d1 C4-STGCR/L-27050-11 11 C4 27 50 90 140 0° 0° C3-STGCR/L-22040-16 16 C3 22 40 90 116 0° 0° C4-STGCR/L-27050-16 16 C4 27 50 140 140 0° 0° TC .. 16T3 .. 91˚ l4 C5-STGCR/L-35060-16 16 C5 35 60 140 165 0° 0° C6-STGCR/L-45065-16 16 C6 45 65 140 190 0° 0° f Размеры указаны для эталонной пластины: TC .. 110204/TC .. 16T308 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин и Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C3-STGCR-22040-11 / пример заказа инструмента левого исполнения: C3-STGCL-22040-11 Сборочные детали входят в комплект поставки Сборочные детали Тип TC .. 1102 .. TC .. 16T3 .. TC .. 16T3 .. d1 C3/C4 C3/C4 C5/C6 Винт пластины FS2061 (Torx 7IP) FS2060 (Torx 15IP) FS2060 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм 3,0 Нм Опорная пластина AP317-TC1612 AP317-TC1612 r ≤ 1,2 мм r ≤ 1,2 мм Винт опорной пластины FS2068 (SW 3,5) FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Сопло для подвода СОЖ FS1477 FS1477 FS1476 A 51 D1 A 238 A 261 Токарные инструменты Walter Turn для наружной обработки A 175
